Unser Winkelgleiter wurde für den Einsatz an Rohrenden entworfen.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
BIO Line: BIO LINE Die folgenden Referenzen sind auch in umweltfreundlichen Materialien erhältlich. Für weitere Informationen wenden Sie sich bitte an unser Handelsbüro.

LZ
LZ

Referenz
Für Rohr (D)
Rohrstärke
L
H
h
A
Lochdurchmesser



Mehr
Info.
00300400742 20 1,50 a 2,00 46,00 4,80 7,50
00300400743 25 1,50 a 2,00 65,50 7,50 6,50 49,00 5,20
00300400744 28 2,00 64,50 7,50 6,00 48,00 5,20
00300400745 30 2,00 44,70 6,00 7,00 20,00 5,20
00300400746 32 1,50 52,00 8,20 6,50 30,00 5,50
00300400747 35 1,50 52,00 6,00 10,00 28,00 5,20
00300400748 35 2,00 52,00 6,00 8,00 27,00 6,00
00300400749 35 2,50 52,00 6,00 7,50 28,00 5,20
00300400750 38 2,00 52,00 8,20 6,50 29,50 5,50
00300400751 40 2,50 51,00 6,00 7,00 28,00 5,20

Wenn Sie sich für die Produktfamilie LZ interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

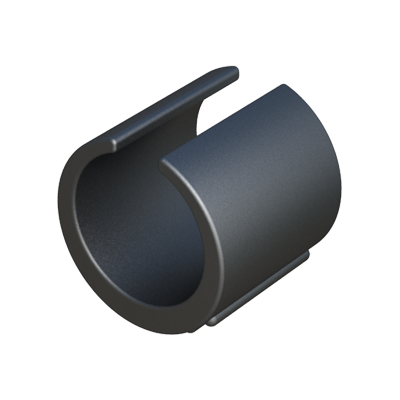

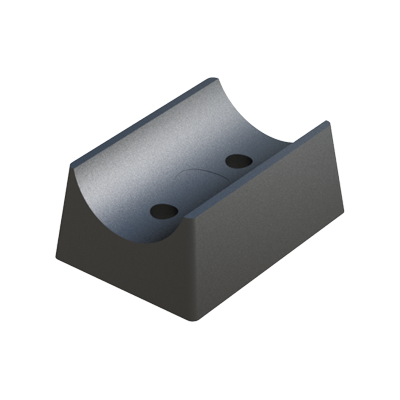

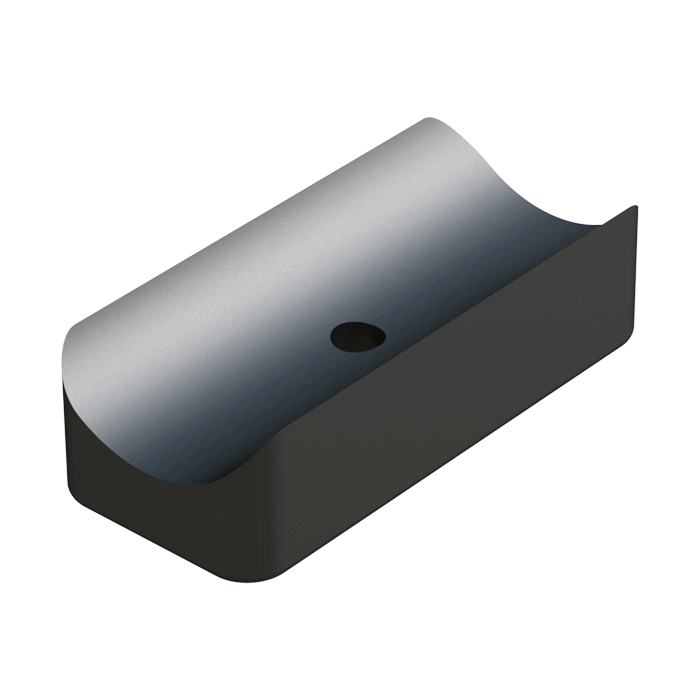

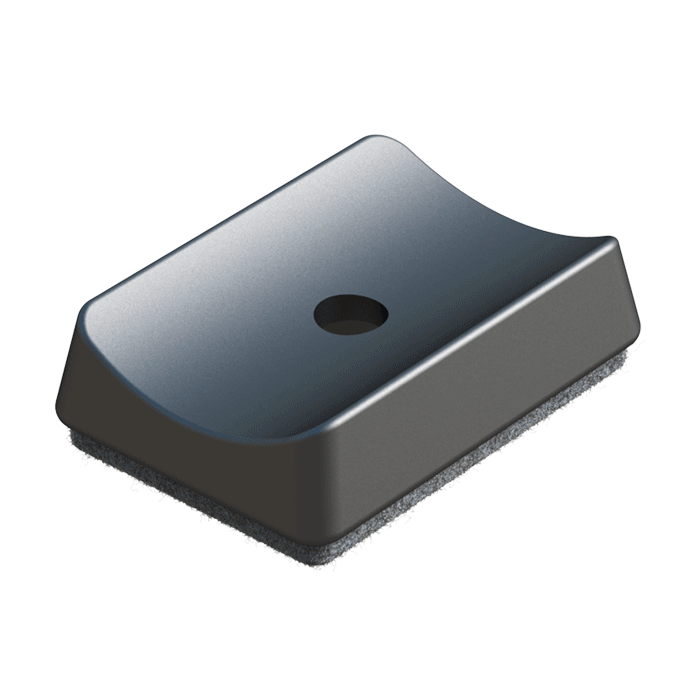

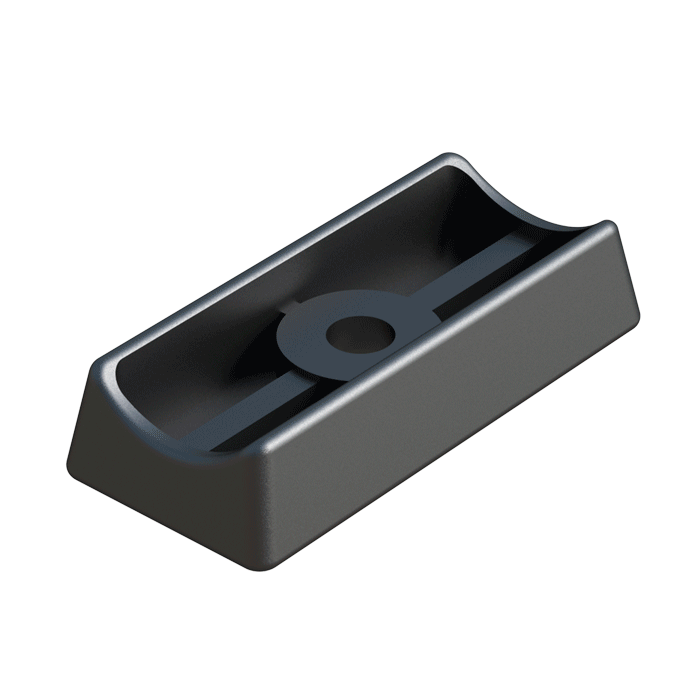

Unser Schalengleiter wurde für runde Rohre entworfen. Dieses Teil hat zwei Löcher die eine Befestigung durch Schrauben zulassen.   Unser Klemmschalengleiter für runde Rohre ist ideal für Stühle mit Metallbeinen. Durch sein Anklammersystem verriegelt er sich an seinem Platz. Wenn Sie dieses Teil mit einem Zapfen benötigen, besuchen Sie bitte unsere Produktfamilie LWSPZ.   Unser Schalengleiter für runde Rohre hat ein zentrales Loch um Rotationen oder Bewegungen durch eine Schraube zu blockieren. Wenn Sie dieses Teil ohne Loch und einem Zapfen stattdessen benötigen, besuchen Sie bitte unsere Produktfamilie AKAAY.   Unser Schalengleiter für runde Rohre hat einen zentralen Zapfen um Rotation oder Bewegungen zu blockieren. Wenn Sie dieses Teil ohne Loch und einem Zapfen stattdessen benötigen, besuchen Sie bitte unsere Produktfamilie AKAAY. Wenn Sie dieses Teil ohne Filz benötigen, besuchen Sie bitte unsere Produktfamilie AKAAZ.   Unser Schalengleiter wurde für runde Rohre entworfen. Er ist auch mit Filzbasis, LXF oder PE-Basis, LXS erhältlich.
