Unser 4-Wege-Verbindungselement ist konzipiert für quadratische Rohre. Es hat einen Winkel der, abhängig von der Artikelnummer, von 0º bis 190º oder von 0º bis 180º geht.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Für Rohr
Rohrdicke
L / H
Winkel (A) [Typ]



Mehr
Info.
02300400218 25 x 25 1,50 38,00 / 42,00 0º bis 190º [1]
02300400219 25 x 25 1,50 38,00 / 42,00 0º bis 180º [4]
02300400228 40 x 40 2,00 49,00 / 42,50 0º bis 180º [3]

Wenn Sie sich für die Produktfamilie THCCC interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

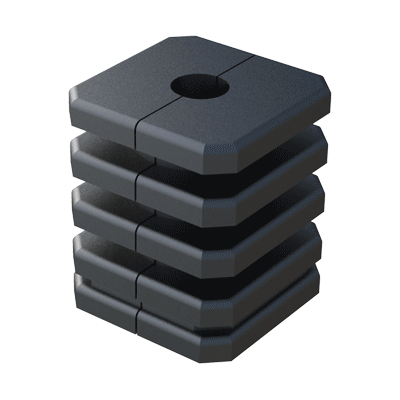

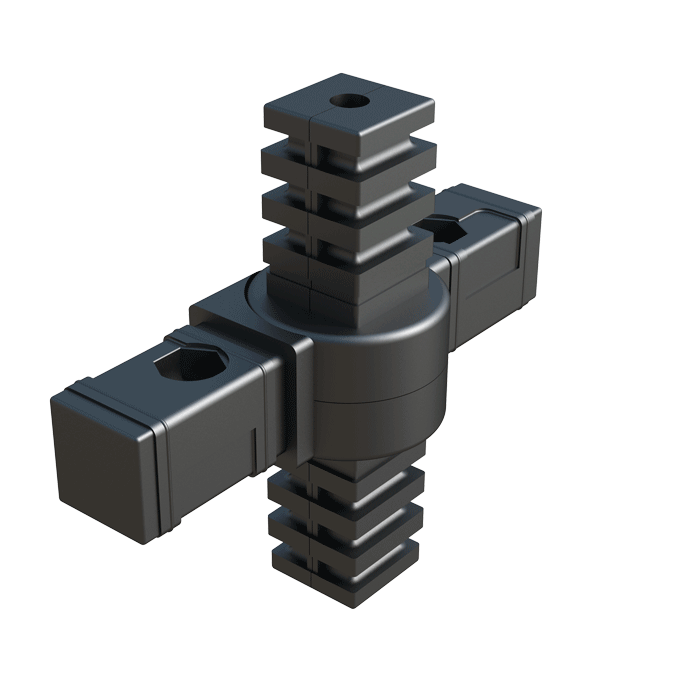

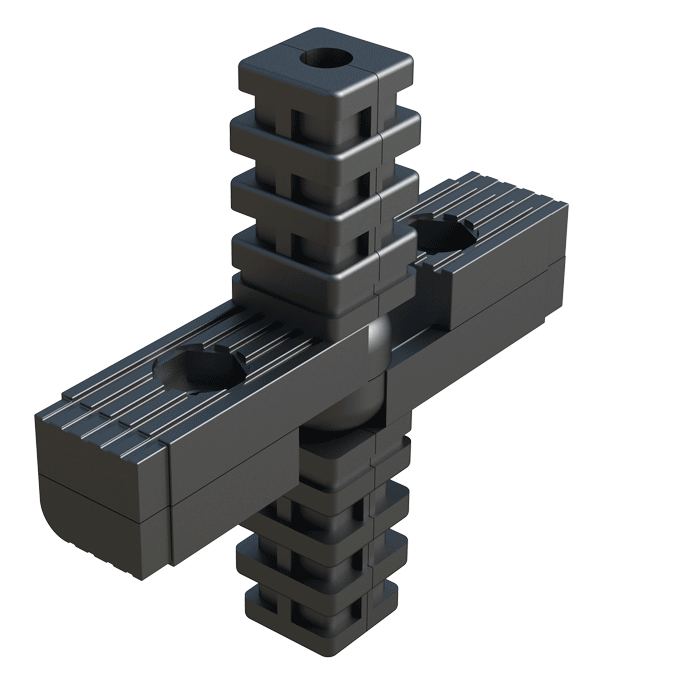

Unser 4-Wege-Verbindungselement ist konzipiert für quadratische Rohre. Es hat einen Winkel der von 45º bis 200º geht.   Unser Verbindungselement für quadratische Rohre hat zwei Aushöhlungen für Sechskantmuttern. Es kann ohne Muttern, mit einer oberen Mutter, einer unteren Mutter oder mit zwei Muttern geliefert werden. Bitte kontaktieren Sie uns hierzu.   Unser 4-Wege-Verbindungselement ist konzipiert für quadratische Rohre. Es hat einen Winkel der von 60º bis 300º geht.
