Unsere Bodenausgleichsschraube kann Rosetten LRS (schwarz oder chrom), bei den Teilen mit M8, nutzen. Einige Teile sind mit Stahlbasis verfügbar.

Material: PA6 - S
Standardfarben: Schwarz / Hergestellbare RAL-Farben
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Zeichnungen PDF:


Referenz
Metrisches Gewinde (M)
L
H
D / SW
Nutzbare Gewindelänge
h

PDF
3D IGS
Hinzufügen
00301200414 M8 20,00 8,90 25,00 / 19,00 17,90 4,60
00301200422 M8 20,00 9,00 30,00 / 24,00 15,70 4,50
00301201439 M8 20,00 11,30 34,00 / 24,00 15,70 4,50
00301200415 M8 30,00 8,90 25,00 / 19,00 25,70 4,60
00301200423 M8 30,00 9,00 30,00 / 24,00 26,60 4,50
00301201440 M8 30,00 11,30 34,00 / 24,00 26,60 4,50
00301200416 M8 40,00 8,90 25,00 / 19,00 35,80 4,60
00301200424 M8 40,00 9,00 34,00 / 24,00 36,60 4,50
00301200417 M8 50,00 8,90 25,00 / 19,00 45,80 4,60
00301200425 M8 50,00 9,00 30,00 / 24,00 45,20 4,50
00301200418 M10 20,00 8,70 25,00 / 19,00 16,90 5,00
00301200426 M10 20,00 9,00 30,00 / 24,00 17,00 4,50
00301201441 M10 20,00 11,30 34,00 / 24,00 17,00 4,50
00301200419 M10 30,00 8,70 25,00 / 19,00 25,20 5,00
00301200427 M10 30,00 9,00 30,00 / 24,00 24,80 4,50
00301201442 M10 30,00 11,30 34,00 / 24,00 24,80 4,50
00301200420 M10 40,00 8,70 25,00 / 19,00 34,50 5,00
00301200428 M10 40,00 9,00 30,00 / 24,00 34,40 4,50
00301200421 M10 50,00 8,70 25,00 / 19,00 45,20 5,00
00301200429 M10 50,00 9,00 30,00 / 24,00 45,10 4,50

Wenn Sie sich für die Produktfamilie LKL interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

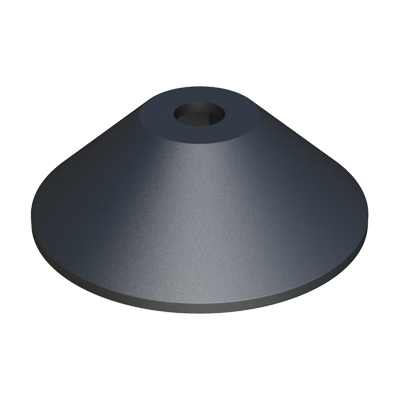

Unsere Schutzabdeckung wurde entworfen um auf unseren verstellbaren Fuß LKL in M8 zu passen.
