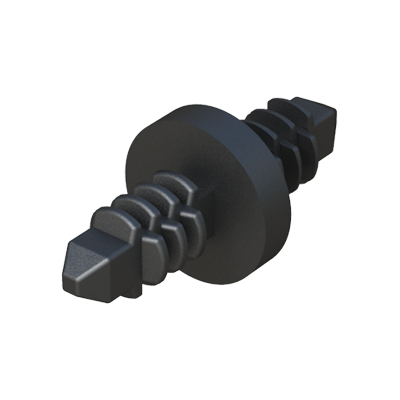

Doppelseiter Clip, der es erlaubt zwei Platten auf einfache und sichere Weise, aus der Mitte, zu verbinden. Kein Verschlusskopf wird sichtbar sein. Dieser Clip kann einfach und schnell, mit leichtem Druck, installiert werden.

Zeichnungen PDF:
UL94:   HB - V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:


Referenz
Lochabmessung
A
Wanddicke
A

A

B
Lochabmessung
C
Wanddicke
C

C

D



Mehr
Info.
50003000002 4,00 2,60 bis 6,30 7,80 1,75 4,00 2,60 bis 6,30 7,80 7,50
01300100800 6,00 0,80 bis 3,60 7,80 1,00 6,00 0,80 bis 3,60 7,80 11,80
01000000003 6,35 0,50 bis 6,90 11,10 2,79 6,35 0,50 bis 6,90 11,10 8,20
01300100801 7,50 2,30 bis 6,40 8,70 0,50 6,00 1,30 bis 16,00 16,50 5,00
50003000001 7,50 3,00 bis 8,00 17,50 1,00 7,50 3,00 bis 8,00 17,50 19,00
01000000004 7,93 bis 8,33 2,40 bis 7,60 8,76 1,00 7,93 bis 8,33 2,40 bis 7,60 8,76 12,80
01000000001 7,93 bis 8,33 3,20 bis 9,50 21,88 1,10 7,93 bis 8,33 3,50 bis 19,00 11,25 12,70

Wenn Sie sich für die Produktfamilie HDEPR interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

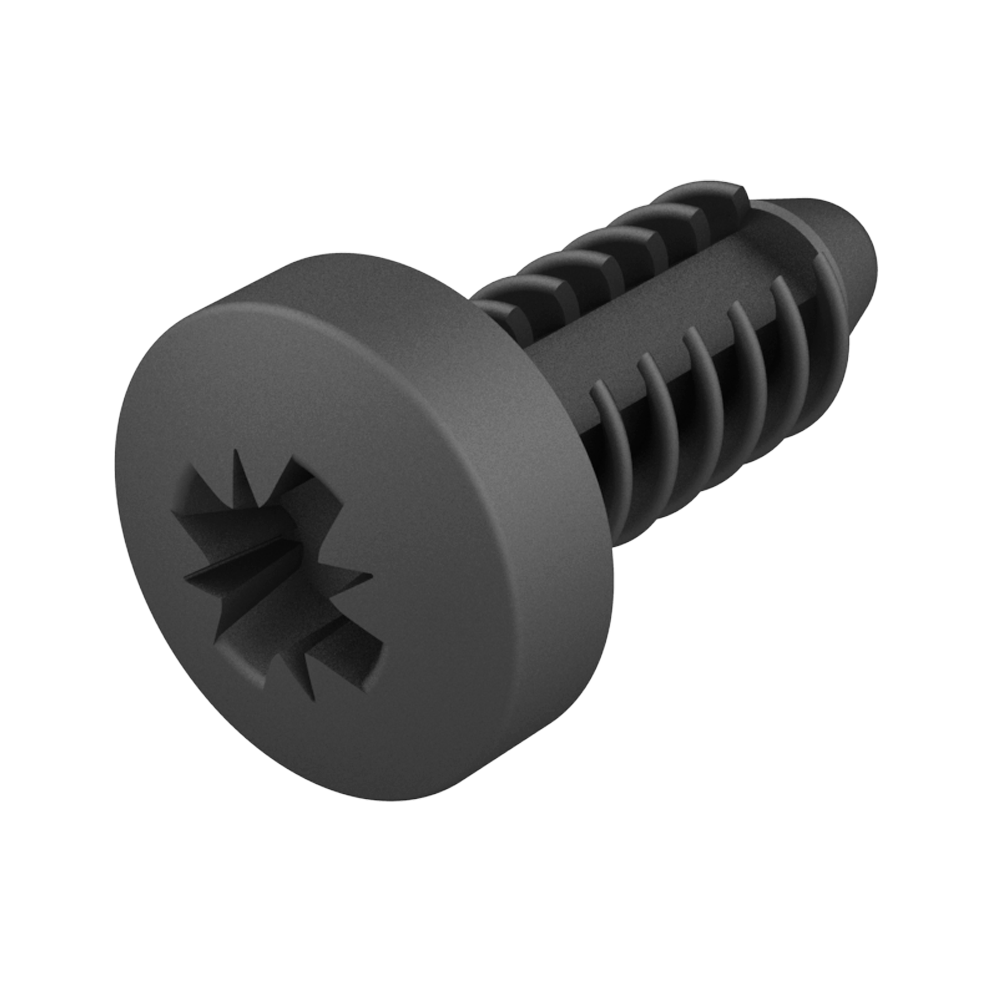

Unsere Klammer- Schraube mit einem <b>zylindrisch Pozidrivkopf</b> hat ein hybrides Design welches die Vorteile einer <b>Klammer</b> mit denen einer <b>Schraube</b> und denen eines <b>Stopfens</b> verbindet. <br><br>
<I>*Einfache manuelle Installation, sie wird mit Druck in ein Gewinde fixiert mit der Möglichkeit es zu einem späteren Zeitpunkt fester zu ziehen. Ausserdem gibt es die Möglichkeit den Artikel mit einem Kreuzschlitzschraubendreher zu entfernen, wie mit einem normalen Schraubenzieher auch. <br>
*Geeignet zum Verbinden von zwei Platten mit metrischen Vorprägungsloch und zum schützen oder Verschliessen von Gewindelöchern.<br>
*Bietet einen sehr guten Gripp und einen guten Abschluss. Hergestellt ist der Artikel aus Nylon 66, das der Norm UL94V2 entspricht und korrosions-, abrieb - und vibrationsbeständig ist. <br><br></i>

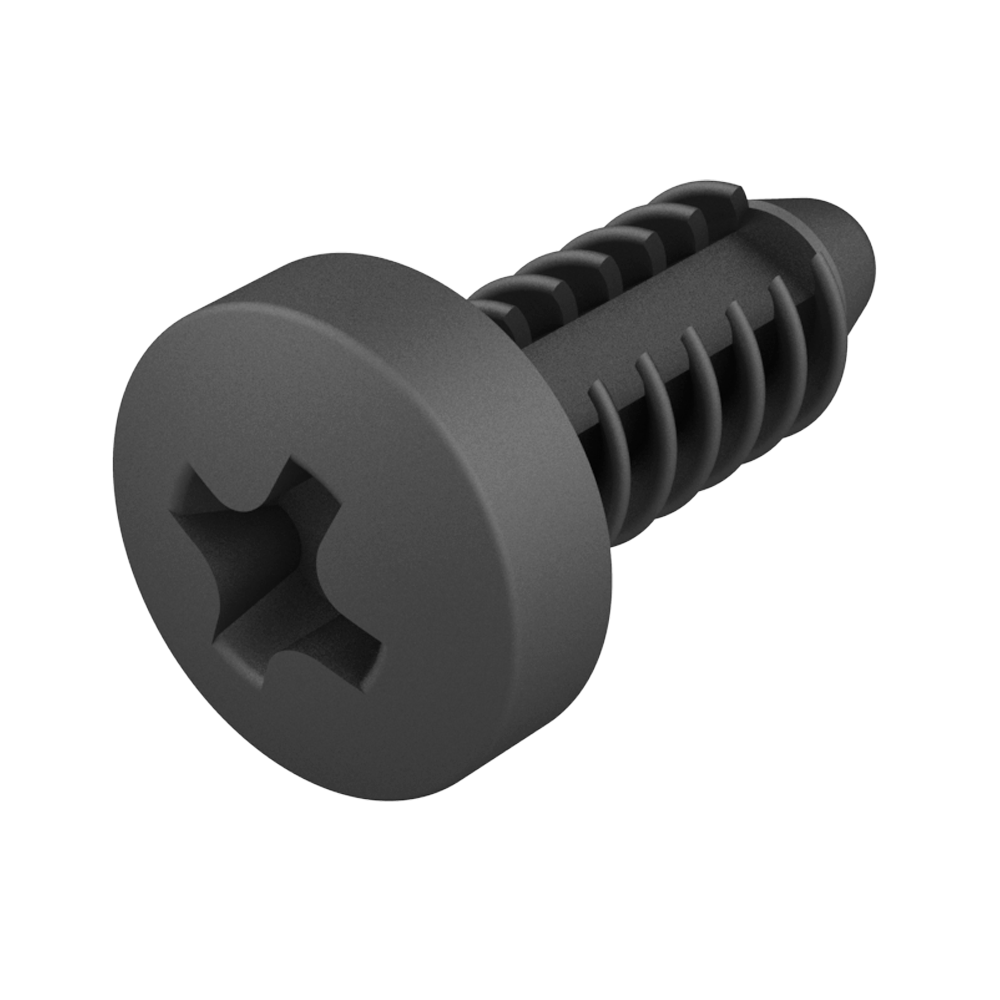

<b>Drücken Sie es wie eine Büroklammer, entfernen Sie es wie eine Schraube!</b>   Unsere Klammer-Schraube mit einem <b>Kreuzschlitz-Zylinderkopf</b> hat ein hybrides Design, das die Vorteile einer <b>Klammer</b> mit denen einer <b>Schraube</b> und denen eines <b>Stopfens</b> verbindet.<br><br>
<i>*Einfache manuelle Installation, es wird mit Druck in ein Gewinde fixiert mit der Möglichkeit es zu einem späteren Zeitpunkt fester zu ziehen. Ausserdem gibt es die Möglichkeit den Artikel mit einem Kreuzschlitzschraubendreher zu entfernen, wie mit einem normalen Schraubenzieher auch.<br>
*Geeignet zum Verbinden von zwei Platten mit metrischen Vorprägungsloch und zum Schützen oder Verschliessen von Gewindelöchern.<br>
*Bietet einen sehr guten Gripp und einen guten Abschluss. Hergestellt ist der Artikel aus Nylon 66, das der Norm UL94V2 entspricht und korrosions-, abrieb - und vibrationsbeständig ist. </i><br><br>

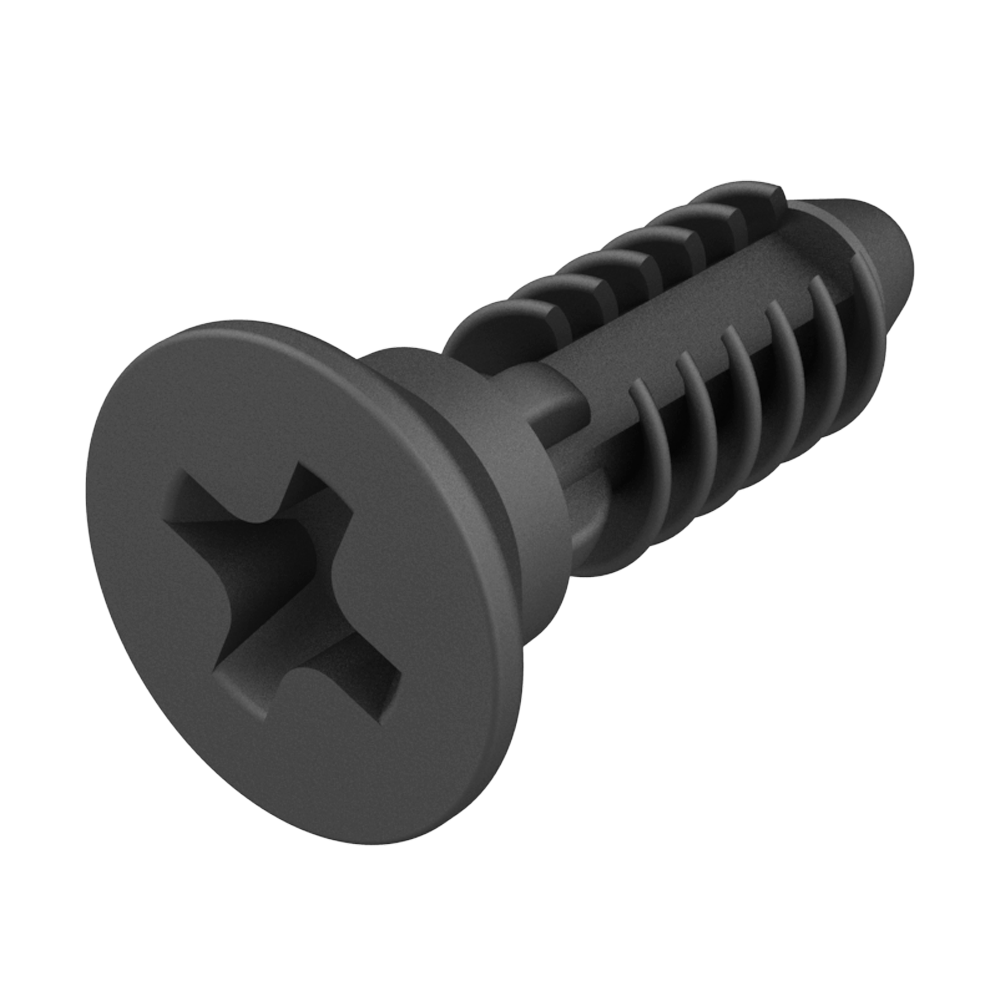

<b>Drücken Sie es wie eine Büroklammer, entfernen Sie es wie eine Schraube!</b>   Unsere Klammer-Schraube mit einem <b>Kreuzschlitz-Senkkopf</b> hat ein hybrides Design, das die Vorteile einer <b>Klammer</b> mit denen einer <b>Schraube</b> und eines <b>Stopfens</b> verbindet. <br><br>
<i>*Einfache manuelle Installation, es wird mit Druck in ein Gewinde fixiert mit der Möglichkeit es zu einem späteren Zeitpunkt fester zu ziehen. Ausserdem gibt es die Möglichkeit den Artikel mit einem Kreuzschlitzschraubendreher zu entfernen, wie mit einem normalen Schraubenzieher auch.<br>
*Geeignet zum Verbinden von zwei Platten mit metrischen Vorprägungsloch und zum Schützen oder Verschliessen von Gewindelöchern.<br>
*Bietet einen sehr guten Gripp und einen guten Abschluss. Hergestellt ist der Artikel aus Nylon 66, das der Norm UL94V2 entspricht und korrosions-, abrieb - und vibrationsbeständig ist. </i><br><br>

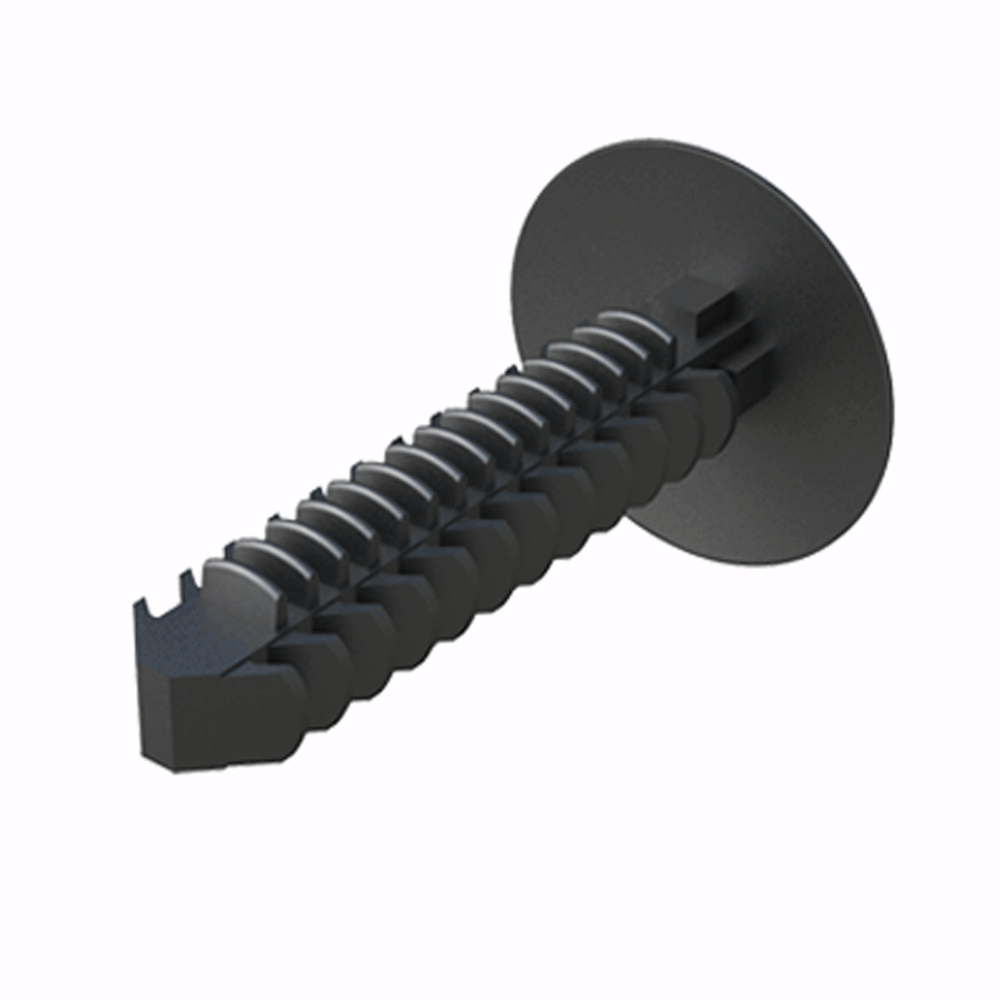

<b>Drücken Sie es wie eine Büroklammer, entfernen Sie es wie eine Schraube!<b   Diese Niete - Typ Tree Clip - bietet ein sehr gutes Befestigungssystem und stellt ein gutes Endprodukt sicher. Einfach Handmontage ist möglich. Dieses Teil ist ideal für die Anwendung in weichen Teilen(wie Textilien) und starreren Materialien. Dieser Tree Clip kann in Blindloch-Anwendungen benutzt werden. Er ist aus Nylon geformt, das Korrosion, Abrieb und Schwingungen widersteht.
