Der Draht- und Rohrhalteriemen kann in ein 6,35 mm Rohr fixiert werden. Der kleinere Pin kann dann einfach in den größen Pin gesteckt werden. Das Kabel oder Rohr ist dann, ohne Schrauben, an seinem Platz gesichert.

Zeichnungen PDF:
UL94:   V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Lochdurchmesser (A)
Wandstärke (G)
Maximaler Kabelbündel (r)
L
A
D
H
E/H1



Mehr
Info.
00101100181 6,35 0,80 bis 4,70 7,93 48,39 38,86 9,53 11,94 0,76 / 8,89
00101100182 6,35 0,80 bis 4,70 9,52 53,47 43,94 9,53 11,94 0,76 / 8,89
00101100183 6,35 0,80 bis 4,70 11,10 58,55 49,02 9,53 11,94 0,76 / 8,89
00101100184 6,35 0,80 bis 4,70 12,70 64,21 54,10 9,53 11,94 0,76 / 8,89
00101100185 6,35 0,80 bis 4,70 14,28 69,47 59,94 9,53 11,94 0,76 / 8,89

Wenn Sie sich für die Produktfamilie MAMH interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

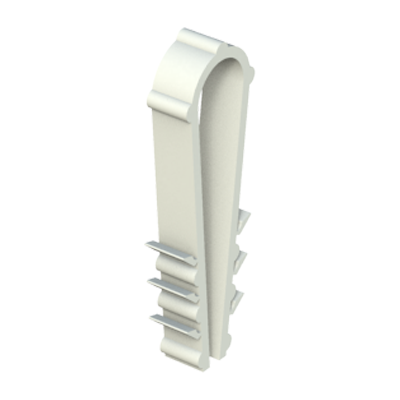

Unsere Schnellkabelklemme sind entworfen für einhändige Installationen. Das Design bietet einen eingebauten Speerhaken, durch den Schrauben oder andere Verschlüsse überflüssig werden. Sie ist selbstjustierend und bietet die schnelle und einfache Installation ohne Werkzeuge. Dieses Teil ist passend für viele verschiedene Drähte-, Kabel- und Rohrführungsanwendungen.   Unsere Schleifenklemme ist eine U-förmige Befestigung für die Installation von Rohren und Kabel an Wänden oder Decken. Die Schleifenklemme zur Befestigung einfach über das Kabel oder Rohr gleiten lassen und dann in ein vorgebohrtes Loch drücken.   Unsere MAS Befestigungsschellen werden in vielen Anwendungen verwendet, da sie <i>Kabel, Schläuche, Rohre, Beleuchtungselemente und Lichtleiter </i>fixieren, isolieren und deren Platzierung erleichtern</i>. Diese Schellen aus <b>PA66</b>-Material (Nylon) sind langlebig, chemikalienbeständig und eignen sich perfekt für verschiedene Anwendungen in Branchen wie der Automobilindustrie, Elektronik, Maschinenbau, Haushaltsgeräten, Maschinenbau…
