Die Kabelverschraubungen der WDA-Serie für runde Löcher verhindern, dass Kabel und Rohre beim Durchführen durch ein Plattenloch beschädigt werden. Die Möglichkeit der festen Anpassung an den Durchmesser des Rohres / Kabels verhindert das Eindringen von Wasser und Staub. Für die Möglichkeit es in anderen Farben und Größen herzustellen, kontaktieren Sie uns.

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Lochabmessung (A)
Wanddicke (D)
Durchmesser rohr/kabel (C)
B
b
H
L



Mehr
Info.
02800300001 10,00 0,50 bis 1,50 7,20 bis 7,80 17,00 10,00 3,00 4,00
02800300003 16,00 0,50 bis 2,50 12,00 18,00 x 26,00 17,00 4,30 4,90
02800300004 28,00 0,50 bis 2,00 7,00 39,00 29,00 4,80 5,20
02800300005 28,00 0,50 bis 2,50 14,00 39,00 29,00 4,80 5,20
02800300002 28,00 0,50 bis 2,00 25,00 40,00 28,00 4,00 6,00
02800300007 30,00 1,20 18,00 50,00 36,50 11,00 4,00
02800300006 40,00 1,00 bis 1,50 4,80 bis 5,05 53,00 44,20 5,00 5,00

Wenn Sie sich für die Produktfamilie WDA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

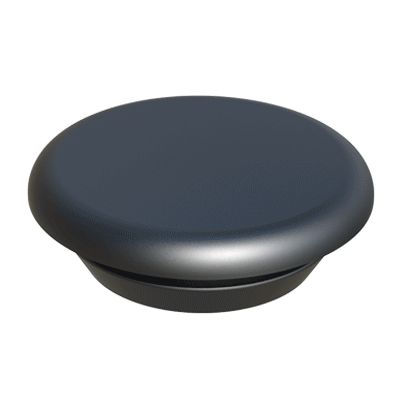

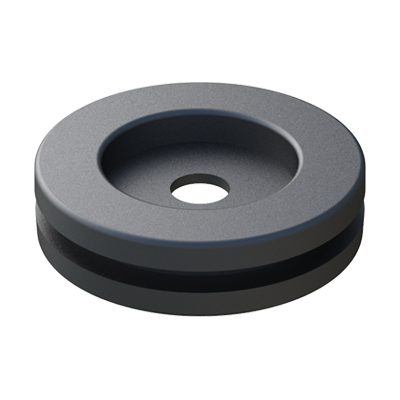

Der WBB-Stecker wird je nach Referenz in verschiedenen Materialien und Farben hergestellt. Er wird in vielen Anwendungen eingesetzt, zum Beispiel zum Abdichten von runden Löchern, um das Eindringen von Wasser, Feuchtigkeit und Staub zu verhindern.   Diese semiblinde Tülle ist ideal um Kabel und Drähte geschützt durch Blechwände zu führen. Sie kann sofort installiert werden, indem man sie einfach in ein Loch einrastet. Sie füllt auch Löcher für das spätere Einführen von Kabel etc. Sie erlaubt das Verschliessen von runden und ovalen Löchern. Desweiteren schützt sie vor dem Eindringen von Wasser und Staub.
