Beschreibung und Eigenschaften

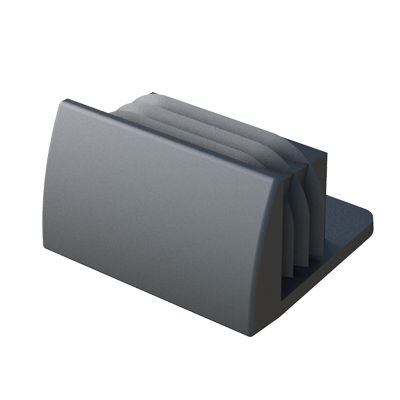

Unser geriffelter Winkelgleiter wurde für rechteckige Rohrenden mit Schraubenloch entworfen. Wenn Sie dieses Teil ohne Loch benötigen, besuchen Sie bitte unsere Produktfamilie LMHZA. Er ist auch für quadratische Rohre, siehe LMH, erhältlich.
Diese können auch in RAL-Farben hergestellt werden Produktbilder und technische Zeichnungen
Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Gleiter für Drehgestelle
| Referenz | Für Rohr |
Rohrstärke |
D x B |
L |
l |
h |
d |
H |
Mehr Info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400508 | 30 x 15 | 1,00 bis 2,00 | 37,00 x 15,00 | 40,00 | 19,50 | 7,00 | 5,00 | 3,00 | |||||
| 00300400509 | 30 x 20 | 1,00 bis 2,00 | 35,00 x 20,00 | 40,00 | 25,50 | 5,00 | 5,20 | 5,00 | |||||
| 00300400510 | 30 x 25 | 1,00 bis 2,00 | 36,00 x 25,00 | 44,50 | 20,00 | 6,00 | 5,20 | 5,50 | |||||
| 00300400511 | 35 x 20 | 1,00 bis 2,00 | 40,00 x 20,00 | 40,00 | 25,50 | 5,00 | 5,20 | 5,00 | |||||
| 00300400513 | 40 x 20 | 1,00 bis 2,00 | 45,00 x 20,00 | 55,00 | 40,50 | 5,00 | 5,20 | 5,00 | |||||
| 00300400514 | 40 x 25 | 1,00 bis 2,00 | 48,00 x 25,00 | 45,00 | 31,00 | 8,00 | 5,50 | 5,00 | |||||
| 00300400517 | 50 x 25 | 1,00 bis 2,00 | 58,00 x 25,00 | 54,00 | 40,00 | 8,00 | 5,20 | 5,00 | |||||
| 00300400518 | 50 x 30 | 1,00 bis 2,00 | 57,00 x 30,00 | 40,00 | 25,50 | 7,00 | 5,20 | 5,00 |
