Unser Standard geriffelter Einsatz für ovale Rohre ist in einer Vielzahl von Größen erhältlich. Er ist auch für quadratische Rohre: LE, für rechteckige Rohre: LF, dreieckige Rohre: LFD und achteckige Rohre: SLJLO erhältich.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Für Rohr
Rohrstärke
D x B
H
d x b
L
d1 x b1



Mehr
Info.
00300400166 20 x 10 1,50 20,50 x 10,00 3,00 13,20 x 3,20 10,50 18,00 x 8,10
00700800592 25 x 10 0,80 bis 2,00 24,80 x 9,95 3,00 17,55 x 2,90 11,50 23,70 x 8,90
00300400167 25 x 12 1,50 25,00 x 12,00 3,20 17,20 x 5,00 10,25 22,00 x 10,00
00700800593 30 x 10 0,80 bis 2,00 29,70 x 9,80 3,00 22,30 x 2,7 11,50 28,80 x 8,80
00300400168 30 x 15 1,50 30,00 x 15,00 2,90 24,08 x 8,90 16,00 27,40 x 12,50
00300400169 30 x 15 1,50 bis 2,50 29,60 x 15,30 2,90 23,60 x 8,80 9,70 26,40 x 11,30
00300400989 30 x 20 1,50 30,00 x 20,00 3,90 25,00 x 15,00 11,90 28,60 x 18,60
00300400170 35 x 15 1,20 bis 2,50 35,00 x 14,90 4,90 27,30 x 7,80 11,70 33,90 x 14,10
00300400171 35 x 20 1,50 35,10 x 19,90 5,30 29,50 x 14,20 11,90 33,10 x 17,90
00300400172 38 x 20 1,50 38,10 x 19,90 4,90 32,60 x 13,90 11,30 37,40 x 18,70
00300400173 40 x 20 1,50 40,00 x 20,00 4,80 34,00 x 14,00 11,50 38,50 x 18,50
00300400174 40 x 20 2,50 39,90 x 20,20 3,10 33,30 x 13,10 11,80 36,40 x 16,70
00700800600 40 x 25 1,00 bis 3,00 39,90 x 24,70 3,00 32,00 x 16,80 11,50 38,80 x 23,70
00700800601 45 x 18 1,50 bis 3,00 44,75 x 17,70 3,00 36,00 x 8,85 11,50 43,00 x 15,45
00700800602 45 x 20 1,50 bis 3,00 39,65 x 14,40 3,00 37,15 x 11,10 11,50 37,40 x 13,05
00300400175 48 x 20 1,50 48,00 x 20,00 4,80 42,00 x 14,00 11,50 46,50 x 18,50
00700800604 50 x 15 1,00 bis 2,50 44,50 x 9,50 3,00 42,20 x 6,65 11,50 43,65 x 8,30
00300400176 50 x 20 1,50 50,00 x 20,00 4,80 44,00 x 14,00 11,50 48,80 x 18,50
00300400177 50 x 25 1,50 49,70 x 24,70 5,00 42,20 x 16,20 11,80 48,90 x 23,30
00300400178 50 x 30 1,50 49,80 x 27,80 5,00 42,30 x 21,10 11,50 49,00 x 27,90
00300400179 60 x 20 1,50 59,50 x 20,20 4,90 53,90 x 13,80 13,80 58,80 x 18,80
00700800609 60 x 20 0,80 bis 2,50 59,65 x 19,95 3,00 52,00 x 10,95 14,00 58,70 x 18,50
00700800610 60 x 25 1,50 bis 3,00 60 x 25 3,00 51,40 x 15,40 13,00 58,30 x 22,60
00300400180 60 x 30 1,50 60,00 x 30,30 4,70 54,00 x 24,50 13,50 57,80 x 28,10
00700800611 70 x 40 1,50 bis 3,00 70 x 40 3,00 62,40 x 31,50 14,50 69,40 x 38,70
00300410105 80 x 25 1,20 bis 2,50 80,00 x 25,00 5,00 71,60 x 15,50 14,50 78,40 x 22,90
00700800612 80 x 40 1,20 bis 3,00 80 x 40 5,00 71,90 x 31,00 14,50 78,90 x 37,90

Wenn Sie sich für die Produktfamilie LFO interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

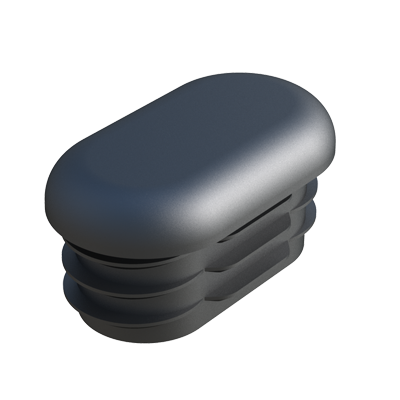

Unser geriffelter Einsatz für ovale Rohre ist auch für runde Rohre: LSL erhältlich.   Unser geriffelter Einsatz mit Metallbasis (nicht rostfrei) ist für ovale Rohre. Er ist auch für quadratische Rohre erhältlich: TGLMC, für runde Rohre: TGLM und für rechteckige Rohre: TGLMX.
