Unser geriffelter Einsatz hat einen dünnen, runden Kopf. Wenn Sie nach einem Rohreinsatz mit einem höherem Kopf suchen, besuchen Sie bitte unsere Produktfamilie LGLR.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
BIO Line: BIO LINE Die folgenden Referenzen sind auch in umweltfreundlichen Materialien erhältlich. Für weitere Informationen wenden Sie sich bitte an unser Handelsbüro.


Referenz
Für Rohr (D)
Rohrstärke
H
d
L
d1



Mehr
Info.
00300400244 10 1,50 3,00 6,30 6,00 8,30
00300400245 12 1,50 4,00 8,00 10,00 11,20
00300400246 13 1,50 4,00 8,00 10,00 11,50
00300400247 14 1,50 3,50 9,50 9,10 13,00
00300400248 15 1,50 4,40 8,00 9,00 13,50
00300400249 16 1,50 4,40 10,00 10,00 14,80
00300400250 18 1,50 4,30 13,30 12,00 16,80
00300400251 18 1,50 6,30 13,30 12,00 16,80
00300400252 19 1,50 4,30 14,50 11,20 17,70
00300400253 20 1,50 5,00 15,50 11,80 19,00
00300400255 22 1,50 4,20 16,00 11,80 20,70
00700700023 25 1,00 bis 2,50 3,00 16,40 11,50 23,50
00300400256 25 1,50 5,00 16,00 11,80 23,50
00300400258 25 1,50 8,00 19,20 11,50 23,30
00300400257 25 3,00 5,20 16,00 11,80 21,00
00300400259 27 1,50 5,50 21,40 14,00 26,50
00300400260 28 1,50 5,00 21,50 14,00 27,00
00700700028 30 0,80 bis 2,50 3,00 21,90 11,50 28,75
00300400261 30 1,50 5,00 23,30 14,00 28,80
00700700030 32 0,80 bis 3,00 3,00 23,75 11,50 30,80
00300400262 32 1,50 5,00 26,30 14,60 30,20
00300400263 33 3,00 10,00 24,50 14,00 29,00
00300400264 34 1,50 6,50 27,00 14,50 31,40
00300400265 35 1,50 6,30 29,50 14,00 34,40
00300400267 38 1,50 5,50 31,40 11,50 36,10
00700700040 40 1,00 bis 3,00 3,00 16,40 11,50 23,45
00300400268 40 1,50 6,00 33,60 12,00 38,30
00700700042 42 0,80 bis 2,50 3,00 33,90 11,50 40,95
00300400700 42 1,50 6,00 35,50 12,00 40,00
00300400701 45 1,50 5,00 38,00 15,15 43,65
00700700048 50 1,00 bis 2,50 3,00 41,35 11,50 48,75
00300400703 50 1,50 bis 2,50 6,00 41,10 16,00 47,90
00300400704 55 1,50 6,00 47,50 14,00 53,70
00300400705 60 1,50 bis 2,50 6,00 54,00 21,40 58,60
00300400706 80 1,50 bis 2,50 5,50 68,00 22,00 78,00

Wenn Sie sich für die Produktfamilie LSL interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

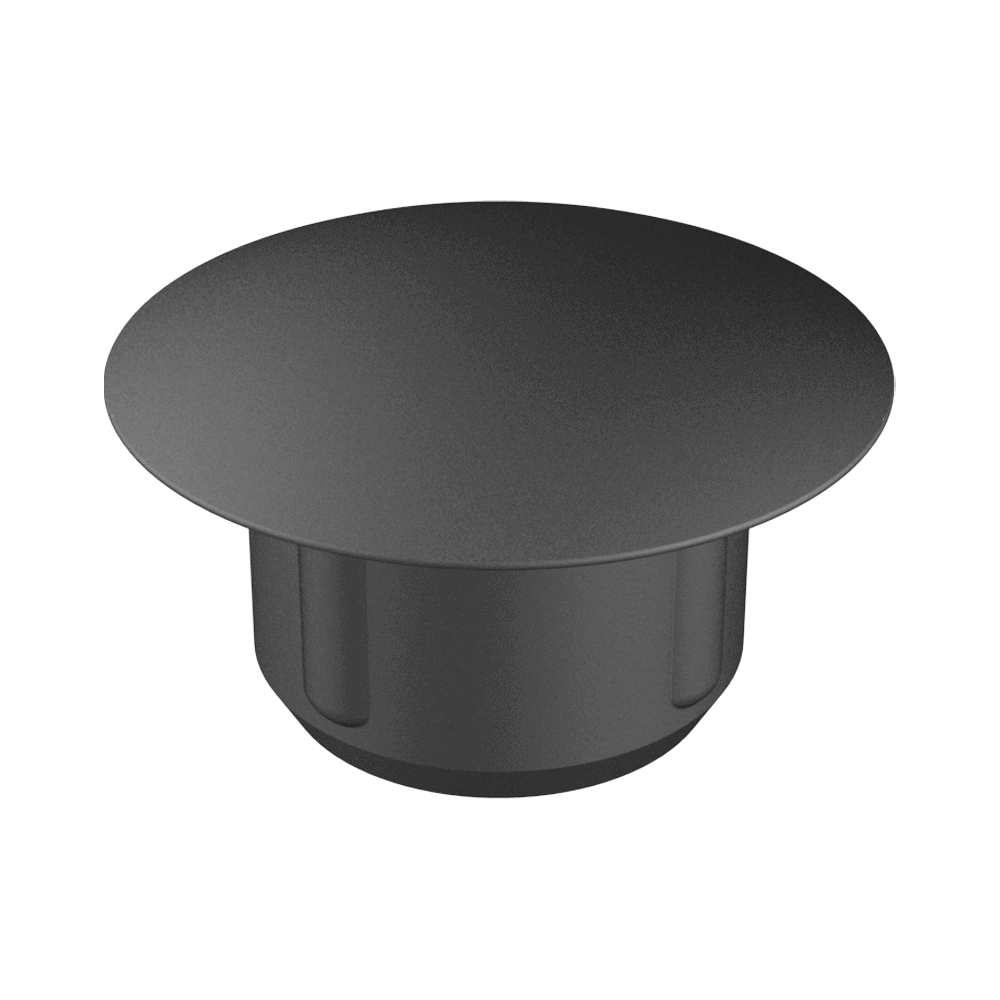

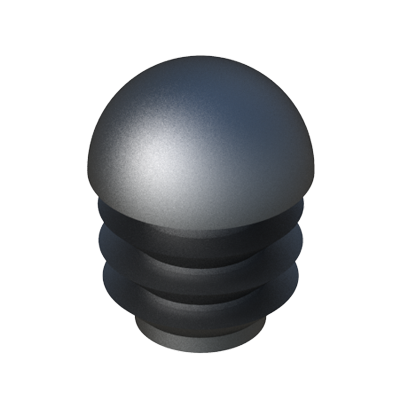

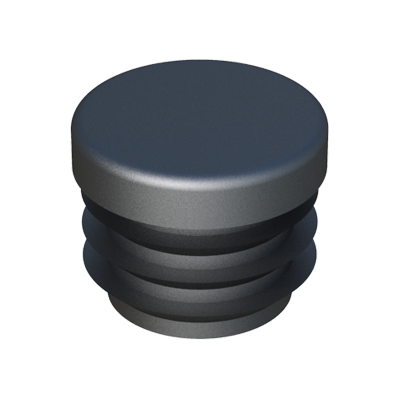

Unser Abdeckstopfen aus PE wurde zum Schutz und zur Veredlung von Löcher entwickelt. Er kann auch als Gleiter genutzt werden, um Rohre abzuschließen. Wenn Sie die Größe, die Sie suchen nicht finden,  besuchen Sie unsere Gleiter-Produktfamilie <b>LGL</b>. <br>Das komplette Sortiment von LB wird mit der Möglichkeit angeboten, die Teile einem Kunststoffmetallisierungsprozess zu unterziehen, der ihnen ein <b>glänzendes metallisches Finish</b> verleiht. Ebenso ist die Herstellung in RAL-Farben auf Anfrage und Mindestbestellmenge möglich. Bitte kontaktieren Sie unsere Verkaufsabteilung, um die Verkaufsbedingungen zu erfahren.   Unsere LGLR-Lamellenstopfen sind für den Einsatz in Rundrohren geeignet. Sie zeichnen sich durch ihr <b>Kugelkopfdesign</b> und eine hohe Verarbeitungsqualität aus.<br>
