Unsere isolierende Kabelführung bietet Schutz für Drähte, Kabel und Schläuche vor scharfen, uneben gebohrten oder gestoßenen Löchern im Blech. Sie ist mit mehreren Sicherungen entworfen worden, damit sie gut in Wände einrastet(ohne Werkzeug). Unsere Kabeldurchführung erfüllt "Underwriters Laboratories" und "Canadian Association" Temperatur- und Stabilitätstests, da sie aus hitzestabilisiertem Nylon UL94V2 herstellt ist.

Material: PA66
Standardfarben: Schwarz - Weiß
UL94:   V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Zeichnungen PDF:


Referenz
Lochabmessung
Wanddicke
D / E / F / G
A
B
C
H
Typ

PDF
3D IGS
Hinzufügen
00101000001 4,80 0,80 / 1,60 3,20 6,40 6,20 1,60 2
00101000010 6,60 0,80 / 1,60 3,20 8,00 8,00 1,60 1
00101000011 8,00 0,80 / 1,60 4,80 9,50 8,00 1,60 1
00101000002 8,00 0,80 / 1,60 6,40 9,50 6,20 1,60 2
00101000012 9,50 0,80 / 1,60
2,40 / 3,20
4,80 11,90 10,30 1,60 1
00101000013 9,50 0,80 / 1,60
2,40 / 3,20
6,40 11,90 10,30 1,60 1
00101000127 9,53 0,80 / 1,60 6,35 11,10 6,40 1,60 2
00101000016 11,10 0,80 / 1,60
2,40 / 3,20
6,20 13,50 10,30 1,60 1
00101000014 11,10 0,80 / 1,60
2,40 / 3,20
6,40 13,50 10,30 1,60 1
00101000015 11,10 0,80 / 1,60
2,40 / 3,20
8,00 13,50 10,30 1,60 1
00101000003 11,90 0,80 / 1,60 8,80 13,50 6,40 1,60 2
00101000017 12,70 0,80 / 1,60
2,40 / 3,20
6,40 14,70 10,30 1,60 1
00101000018 12,70 0,80 / 1,60
2,40 / 3,20
8,00 14,70 10,30 1,60 1
00101000004 12,70 0,80 / 1,60
2,40 / 3,20
9,50 14,30 6,40 1,60 1
00101000019 12,70 0,80 / 1,60
2,40 / 3,20
9,50 14,70 10,30 1,60 1
00101000005 13,50 0,80 / 1,60 10,30 15,20 6,40 1,60 2
00101000020 14,30 0,80 / 1,60
2,40 / 3,20
8,00 16,70 10,30 1,60 1
00101000021 14,30 0,80 / 1,60
2,40 / 3,20
9,50 16,70 10,30 1,60 1
00101000022 14,30 0,80 / 1,60
2,40 / 3,20
11,10 16,70 10,30 1,60 1
00101000023 15,90 0,80 / 1,60
2,40 / 3,20
6,40 18,20 10,30 1,60 1
00101000024 15,90 0,80 / 1,60
2,40 / 3,20
11,10 18,20 10,30 1,60 1
00101000006 15,90 0,80 / 1,60 12,70 17,90 6,40 1,60 2
00101000025 15,90 0,80 / 1,60
2,40 / 3,20
12,70 18,20 10,30 1,60 1
00101000026 17,50 0,80 / 1,60
2,40 / 3,20
12,70 19,80 10,30 1,60 1
00101000027 17,50 0,80 / 1,60
2,40 / 3,20
14,30 19,80 10,30 1,60 1
00101000007 19,00 0,80 / 1,60 16,00 21,00 6,40 1,60 2
00101000028 19,10 0,80 / 1,60
2,40 / 3,20
9,50 21,40 10,30 1,60 1
00101000029 19,10 0,80 / 1,60
2,40 / 3,20
12,70 21,40 10,30 1,60 1
00101000030 19,10 0,80 / 1,60
2,40 / 3,20
14,30 21,40 10,30 1,60 1
00101000031 19,10 0,80 / 1,60
2,40 / 3,20
15,90 21,40 10,30 1,60 1
00101000008 19,90 0,80 / 1,60 16,00 21,50 6,40 1,60 2
00101000032 20,60 0,80 / 1,60
2,40 / 3,20
14,30 22,60 10,30 1,60 1
00101000033 20,60 0,80 / 1,60
2,40 / 3,20
15,90 22,60 10,30 1,60 1
00101000034 22,20 0,80 / 1,60
2,40 / 3,20
9,50 24,20 11,50 1,60 1
00101000035 22,20 0,80 / 1,60
2,40 / 3,20
11,10 24,20 11,50 1,60 1
00101000036 22,20 0,80 / 1,60
2,40 / 3,20
12,70 24,20 11,50 1,60 1
00101000037 22,20 0,80 / 1,60
2,40 / 3,20
14,30 24,20 11,50 1,60 1
00101000038 22,20 0,80 / 1,60
2,40 / 3,20
15,90 24,20 11,50 1,60 1
00101000039 22,20 0,80 / 1,60
2,40 / 3,20
17,40 24,20 11,50 1,60 1
00101000009 22,20 0,80 / 1,60 19,00 23,80 6,40 1,60 2
00101000040 25,40 0,80 / 1,60
2,40 / 3,20
19,00 28,60 11,50 1,60 1
00101000041 27,80 0,80 / 1,60
2,40 / 3,20
20,60 30,90 11,50 1,60 1
00101000042 27,80 0,80 / 1,60
2,40 / 3,20
22,20 30,90 11,50 1,60 1
00101000043 27,80 0,80 / 1,60
2,40 / 3,20
23,80 30,90 11,50 1,60 1
00101000044 30,20 0,80 / 1,60
2,40 / 3,20
23,80 33,30 11,50 1,60 1
00101000045 31,70 0,80 / 1,60
2,40 / 3,20
23,80 34,50 11,50 1,60 1
00101000130 31,80 0,80 / 1,60
2,40 / 3,20
23,80 33,20 11,50 1,60 1
00101000046 34,90 0,80 / 1,60
2,40 / 3,20
25,40 37,30 11,50 1,60 1
00101000047 38,10 0,80 / 1,60
2,40 / 3,20
27,00 40,90 11,50 1,60 1
00101000048 38,10 0,80 / 1,60
2,40 / 3,20
28,50 40,90 11,50 1,60 1
00101000049 38,10 0,80 / 1,60
2,40 / 3,20
33,30 40,90 11,50 1,60 1
00101000051 50,80 0,80 / 1,60
2,40 / 3,20
41,20 54,00 11,50 1,60 1

Wenn Sie sich für die Produktfamilie MP interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

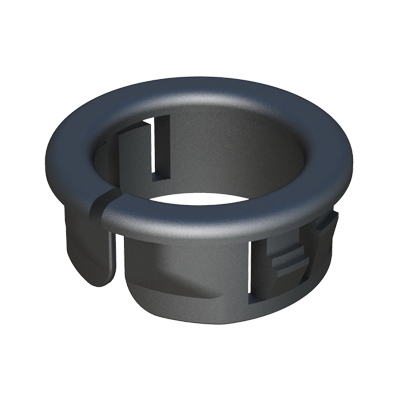

Diese offene Kabeldurchführung ist ideal um Drähte, Kabelverschlauchungen und andere Schläuche vor scharfen, uneben gebohrten oder gestoßenen Löchern im Blech zu schützen. Sie ist mit mehreren Sicherungen entworfen worden, damit sie gut in Wände einrastet und man sie sogar noch fixieren kann, wenn die Kabel schon montiert sind. Die Kabeldurchführung erlaubt eine schnelle und einfache Installation,...

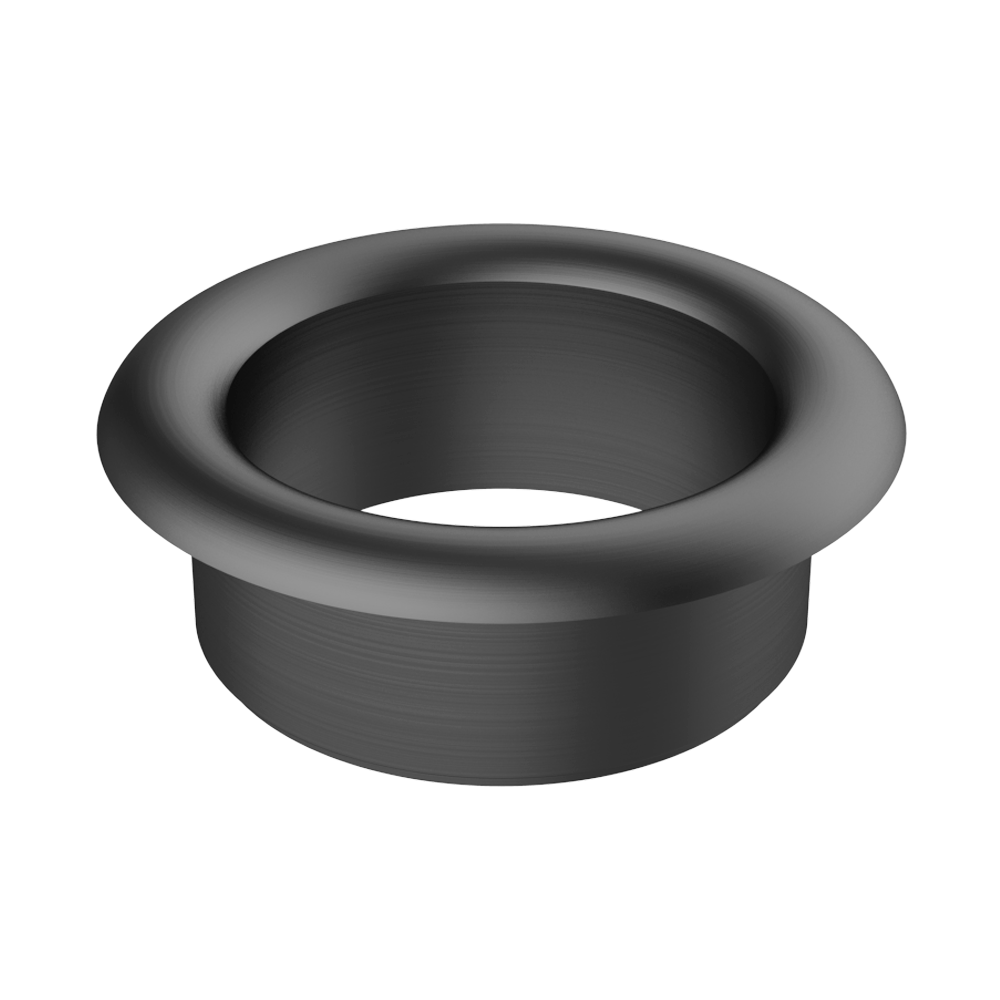

Unser offenes Kabelmanagement vermeidet Schaden an den Kabel, während der Durchführung durch den Schreibtisch. Es hat eine runde Form und kann in Schreibtischlöchern von 26mm bis 34mm befestigt werden.
Wenn Sie dieses Teil mit Verbinder benötigen, um den Adapter LKDZZ anzuschließen, für die Montage der Kabelführungen LKABA oder LKABZ auf den Kabelkanälen LKDG und LKDT, besuchen Sie bitte unsere Produktfamilie LKDZY.

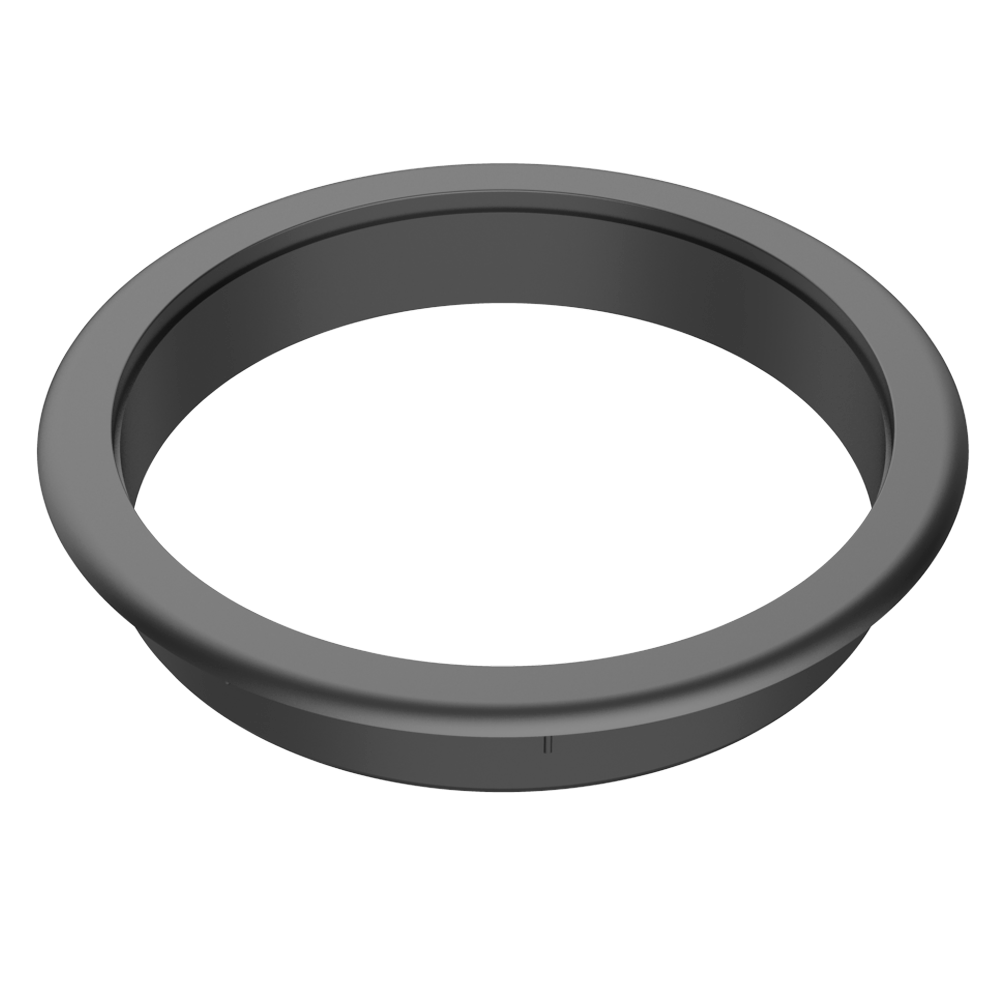

Unsere offene Schreibtisch-Kabeldurchführung erlaubt eine Kabelführung durch den Schreibisch und vermeidend Schaden am Kabel. Sie hat eine runde Form und kann in einem Schreibtischloch mit 80mm Durchmesser befestigt werden.
