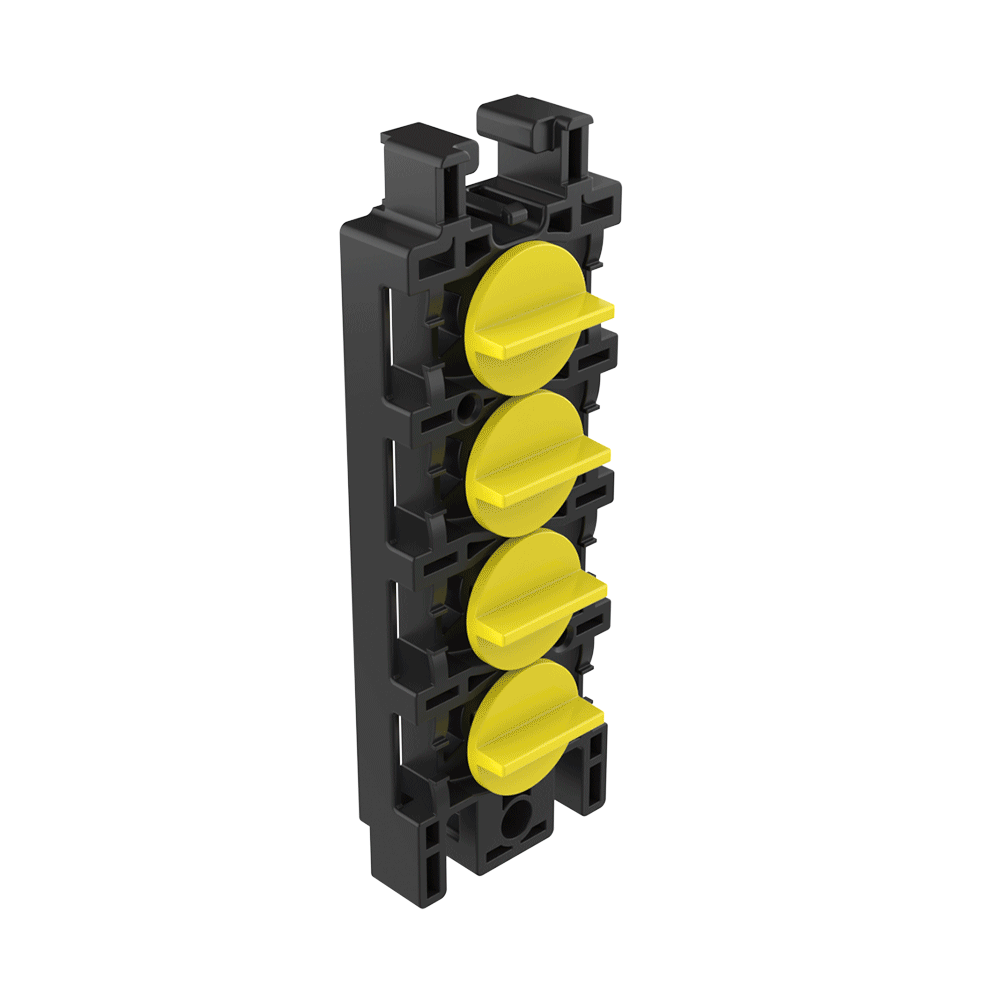

Unsere Kabelhalteplatte mit Verriegelungsknöpfen SUJ ist für die Befestigung von bis zu 8 Gleichstromkabeln (DC) mit einem Querschnitt von 4 bis 10 mm² ausgelegt. Sie besteht aus thermostabilisiertem Polyamid mit Glasfaser und bietet eine hohe Beständigkeit gegen UV-Strahlung und Witterungseinflüsse.

Die Verriegelungsknöpfe fixieren die Kabel und verhindern deren Bewegung oder Herausrutschen. Sie verfügen über zwei Positionen: 45° ermöglicht die Bewegung und axiale Spannung des Kabels, 90° dient der endgültigen Verriegelung. Durch erneutes Öffnen der Knöpfe lassen sich Kabel bei einem Defekt einfach austauschen.

Mehrere Platten können modular miteinander verbunden werden, um eine größere Anzahl von Kabeln zu verwalten.

· Material: Thermostabilisiertes Polyamid mit Glasfaser
· Farbe: Schwarz/Gelb
· Einsatztemperatur: -40 °C bis +120 °C
· Entflammbarkeit: Flammhemmend UL94-HB

Das Bauteil wird zerlegt geliefert, mit dem Körper und 4 Verriegelungsknöpfen.

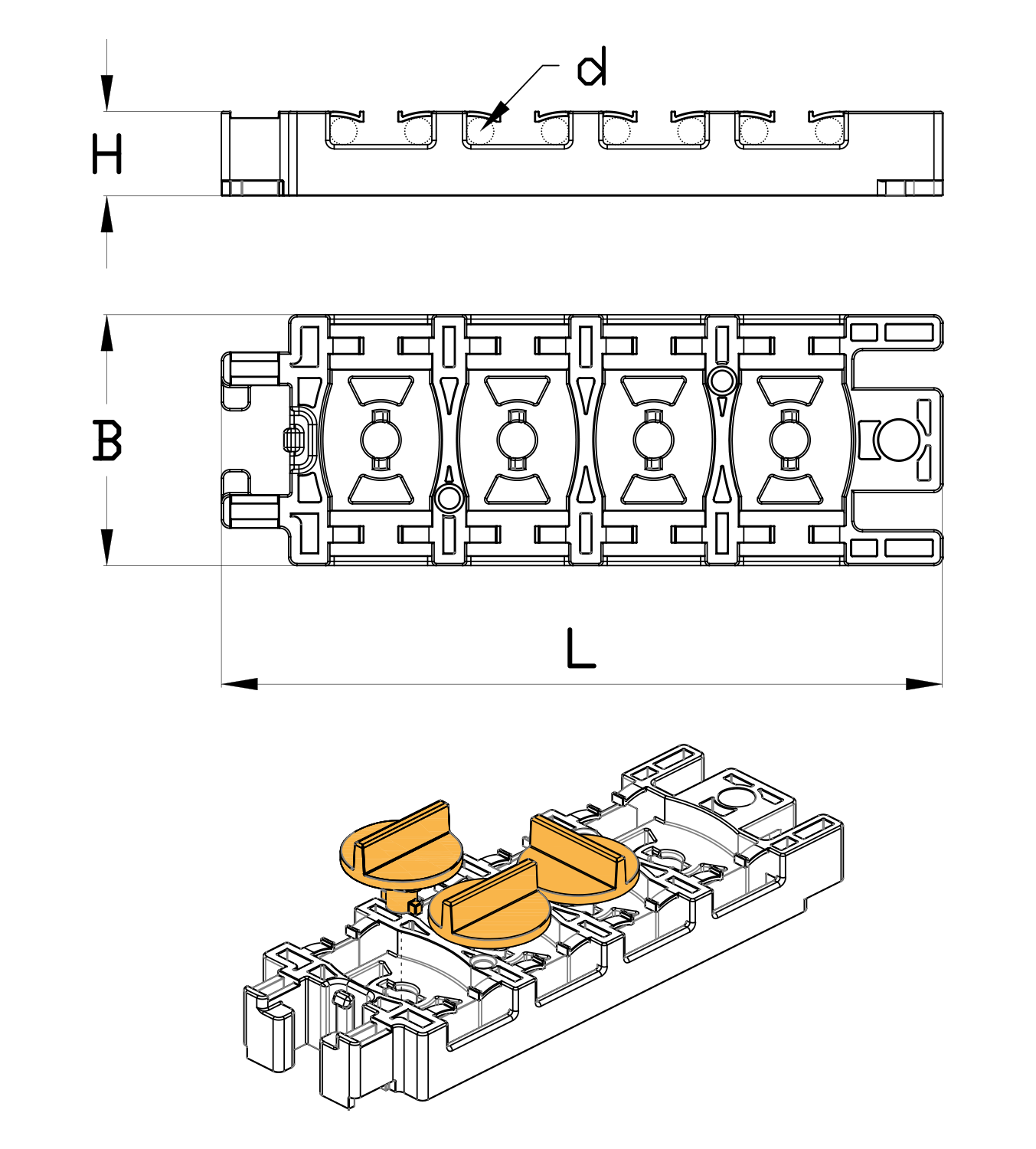

Zeichnungen PDF:
UL94:   HB
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:
