Unser verstellbarer Fuß wurde entworfen, um gleichzeitig ein Rohreinsatz und ein Höhenversteller zu sein. Er ist erhältlich für quadratische Rohre: LJL, für runde Rohre: LJLR, für rechteckige Rohre: LJLZ oder SLJLZ oder LJLBZ, für ovale Rohre: LJLO, und für dreieckige Rohre: LJLD.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
BIO Line: BIO LINE Die folgenden Referenzen sind auch in umweltfreundlichen Materialien erhältlich. Für weitere Informationen wenden Sie sich bitte an unser Handelsbüro.


Referenz
Für die Röhre
Rohr dicke
L / l
Maximale Höhe Einstellbar (L1)
H / h
d / SW
Gewindetyp
Abgerundete Ecke (R)



Mehr
Info.
00300400494 30 x 30 1,00 bis 2,00 23,00 / 40,60 10,00 5,50 / 6,00 28,60 / 27 A
00300400495 30 x 30 1,00 bis 2,00 23,00 / 40,60 10,00 5,50 / 6,00 28,60 / 27 A R6
00300400497 30 x 30 1,00 bis 2,00 22,00 / 42,00 10,00 6 00 / 5,00 28,60 / 27 B R6
00300400496 30 x 30 1,00 bis 2,00 23,50 / 42,00 10,00 6,00 / 5,00 28,60 / 27 B
02300400796 30 x 30 1,00 bis 2,00 24,60 / 47,00 26,00 5,00 / 8,00 28,00 / 27 A R6
02300400797 30 x 30 1,50 bis 2,00 · / 35,00 26,00 5,00 / 5,00 · / 27 A R6
02300400770 30 x 30 1,50 bis 2,00 · / 42,00 14,00 5,00 / 5,00 · / 27 A
02300400771 30 x 30 1,50 bis 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400798 30 x 30 1,50 bis 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A R6
02300400772 35 x 35 1,50 bis 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400774 40 x 40 1,20 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400775 40 x 40 1,50 bis 2,00 32,20 / 55,00 26,00 5,00 / 5,00 37,00 / 27 A
02300400776 40 x 40 3,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400777 40 x 40 4,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400778 45 x 45 1,50 bis 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400779 45 x 45 2,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400780 50 x 50 1,00 bis 1,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400781 50 x 50 2,00 bis 2,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400782 50 x 50 3,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400783 50 x 50 4,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400784 55 x 55 1,00 bis 2,00 32,00 / 55,00 26,00 5,00 / 5,00 53,00 / 27 A
02300400785 60 x 60 1,50 bis 2,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400786 60 x 60 3,00 · / 55,00 26,00 5,00 / 5,00 · / 27 A
02300400787 60 x 60 3,50 · / 55,00 26,00 5,00 / 5,00 · / 27 A

Wenn Sie sich für die Produktfamilie LJLAA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

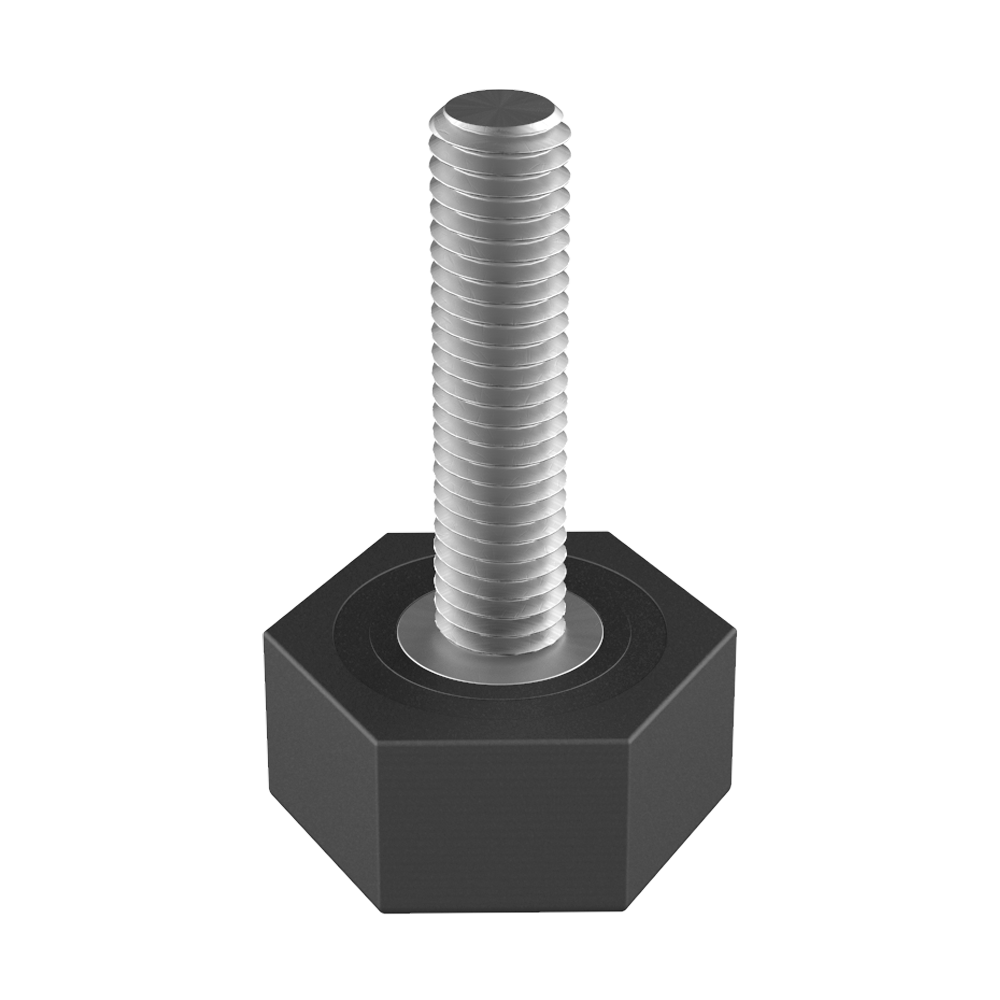

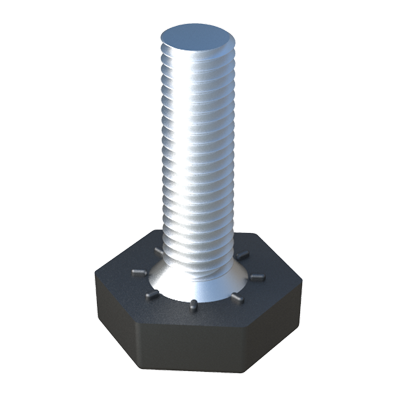

Unser geriffelter Einsatz für quadratische Rohre hat eine Metallmutter, die während des Injektionsprozess eingefügt wurde. Er ist auch erhältlich für rechteckige Rohre: LJZ, runde Rohre: LJRL und dreieckige Rohre: LJZZ. Teile mit größerer h Abmessung (Muttereinsatzhöhe), sind empfohlen für Hochleistungsanwendungen.   Nivellierfuß LL mit sechseckige Platte ist in <b>LDPE Material</b> (Polyethylen niedriger Dichte) hergestellt, material mit einer <i>ausgezeichneter thermischer und chemischer Beständigkeit</i>.
<br><br>
* Möglichkeit Sonderanfertigung (nach Rücksprache):
<br>
* <i><b>RAL Farben</b></i>.
<br>
* <i><b>Schraube</b> in <b>Edelstahl</b>.</i>
<br>

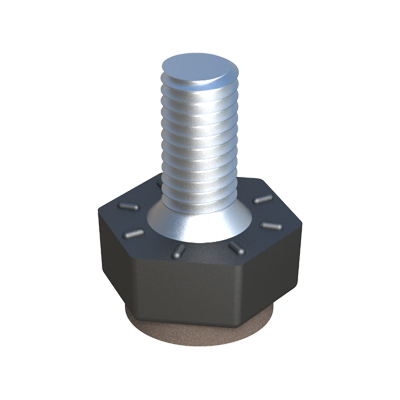

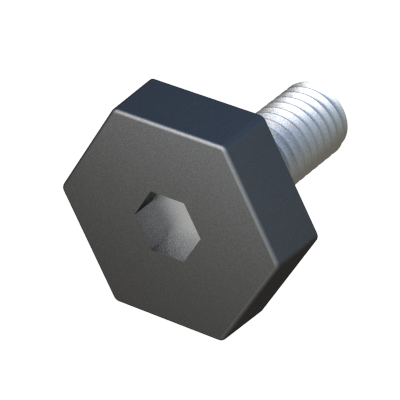

* <i><b>Besondere Grössen</b>.</i>   Unsere Ausgleichsschraube mit Sechskantbasis hat eine Kerbe in der Basis, durch die eine Montage mit einem Inbusschlüssel möglich ist.   Unser verstellbarer Fuß hat eine Sechskantbasis.   Ist verfügbar in LDPE oder PA6, abhängig von der Referenz. Bei denen die aus PELD hergestellt sind ist das Filz eingearbeitet, bei denen aus PA6 wurde das Filz nachträglich angebracht. Es ist auch ohne Filz erhältlich, bitte besuchen Sie unsere Produktfamilie LL.
