Diese Poly-Stift-Niete ist eine einteilige Blindniete, die einen schnellen und permanenten Verschluss bietet, der für eine Vielzahl von Materialien, wie Blech, Plastik, Fiberglas, Platinen und Verbundwerkstoffen anwendbar ist. Eine schnelle und einfache Installation kann ohne Werkzeuge von einer Seite des Werkstücks gemacht werden. Die Niete wird in vorgestoßenes Loch eingesetzt und der Pin wird, mit einem Nietenwerkzeug, in die speziell entworfenen Beine gedrückt, die sich dann ausbreiten und die Komponenten sicher halten. Die vielseitige Niete bietet einen sicheren Zusammenhalt sogar unter extremen Vibrationsbedingungen, während sie elektrisch isoliert und Korrosion und kathodischen Transfer widersteht. Wir bieten für Vielnutzer zwei Montagewerkzeuge aus unsere Produktfamilie an: MHR (Handwerkzeug) oder MHRZ (pneumatisch), bitte kontaktieren Sie uns hierzu.

Zeichnungen PDF:
UL94:   V2 - HB
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


 Filtern nach Abmessungen
Lochabmessung Toleranz +/-
Wanddicke Toleranz +/-
A Toleranz +/-



Referenz
Lochabmessung
Wanddicke
A
C
B
D
Geeignet für Werkzeug



Mehr
Info.
01300100720 3,00 1,00 bis 4,00 5,00 5,70 1,30 1,90
01300100721 3,10 bis 3,20 2,00 bis 3,00 5,80 4,50 2,00 2,00
01300100723 3,10 bis 3,20 2,50 bis 3,50 5,00 5,30 1,00 1,95
01300100722 3,10 bis 3,20 3,00 bis 4,00 5,80 5,50 2,00 2,00
00100300213 3,18 0,79 bis 3,56 4,75 4,83 1,19 1,91
01300100724 3,18 0,80 bis 3,55 5,00 5,70 1,30 1,90
00100300214 3,30 0,79 bis 3,56 5,54 5,72 1,52 1,91
01300100725 3,50 1,00 bis 5,00 5,00 5,70 1,30 2,20
00100300215 3,96 4,75 bis 6,35 5,54 7,92 1,27 2,36
00100300216 3,96 5,54 bis 7,92 5,54 9,12 1,27 2,36
00100300217 3,96 5,54 bis 9,73 5,54 10,69 1,27 2,36
01300100726 4,00 1,00 bis 6,00 5,00 5,70 1,30 2,60
00100300226 4,06 1,57 bis 4,57 7,49 5,84 1,27 2,36
00100300242 4,06 5,54 bis 7,92 9,53 8,89 1,27 2,36
01300100728 4,10 bis 4,20 2,50 bis 3,50 8,00 5,00 2,20 2,50
01300100729 4,10 bis 4,20 3,50 bis 4,50 8,00 6,00 2,20 2,50
01300100727 4,10 4,00 bis 6,50 7,50 8,10 1,50 2,40
00100300219 4,62 3,30 bis 7,37 7,11 9,65 1,27 3,05
00100300218 4,75 0,79 bis 5,08 6,98 7,49 1,91 3,18
00100300220 4,75 1,57 bis 3,18 7,14 5,84 1,91 3,18
00100300222 4,75 1,57 bis 4,75 7,14 7,52 1,27 3,18
00100300221 4,75 1,57 bis 4,75 7,14 7,49 1,91 3,18
00100300240 4,75 1,57 bis 4,75 9,53 7,14 2,03 3,18
00100300241 4,75 1,57 bis 4,75 9,53 7,49 2,03 3,18
00100300246 4,75 1,57 bis 3,18 10,92 5,49 3,05 3,18
00100300266 4,75 1,57 bis 4,75 11,05 7,24 1,91 3,18
00100300249 4,75 1,57 bis 4,75 11,10 7,49 1,91 3,18
00100300223 4,75 1,98 bis 9,53 7,14 11,43 1,19 3,18
00100300230 4,75 1,98 bis 9,50 8,13 11,56 2,77 3,18
00100300227 4,75 2,00 bis 9,55 8,00 11,30 1,65 3,20
00100300247 4,75 3,18 bis 4,75 11,05 7,14 1,91 3,18
00100300243 4,75 3,96 bis 7,14 9,53 9,65 2,03 3,18
00100300248 4,75 3,96 bis 7,14 11,05 9,65 1,91 3,18
00100300250 4,75 3,96 bis 7,14 11,10 9,65 1,91 3,18
00100300224 4,75 7,92 bis 11,18 7,14 13,59 1,91 3,18
00100300228 4,75 7,92 bis 11,18 7,92 13,59 1,57 3,18
00100300231 4,75 7,92 bis 11,18 8,13 13,59 2,77 3,18
00100300225 4,75 9,53 bis 12,70 7,14 15,88 2,03 3,18
00100300229 4,75 9,53 bis 12,70 8,00 15,47 1,57 3,18
00100300232 4,75 9,53 bis 12,70 8,13 15,47 2,77 3,18
00100300233 4,75 9,53 bis 19,05 8,13 21,59 2,92 3,18
01300100730 4,80 1,00 bis 9,50 7,50 8,10 1,50 3,00
01300100732 4,80 bis 4,90 1,20 bis 3,00 9,90 5,00 3,20 3,60
01300100731 4,80 4,00 bis 7,10 7,50 8,10 1,50 3,10
01300100733 5,10 1,50 bis 7,00 8,50 9,10 1,80 3,00
01300100753 5,10 bis 5,20 2,00 bis 3,00 9,50 5,00 2,80 3,00
01300100734 5,10 bis 5,20 3,00 bis 4,00 9,50 6,00 2,80 3,00
01300100735 5,10 bis 5,20 4,00 bis 5,00 9,50 7,00 2,80 3,00
01300100736 5,10 bis 5,20 5,00 bis 6,00 9,50 8,00 2,80 3,00
01300100737 5,10 bis 5,20 6,00 bis 7,00 9,50 9,00 2,80 3,00
01300100738 5,10 bis 5,20 7,00 bis 8,00 9,50 10,00 2,80 3,00
00100300265 5,46 1,98 bis 7,62 16,00 10,54 2,03 3,05
01300100739 5,50 2,40 bis 4,00 8,50 9,10 1,80 3,10
00100300236 5,54 2,36 bis 9,53 9,65 11,43 2,03 3,05
00100300252 5,54 2,39 bis 7,92 11,10 11,79 2,54 3,18
00100300235 5,54 4,75 bis 6,35 9,53 8,71 2,03 3,05
00100300244 5,74 3,18 bis 7,92 9,53 11,43 2,03 3,05
00100300251 5,74 3,18 bis 7,92 11,10 11,43 1,91 3,18
00100300239 5,77 0,79 bis 1,57 9,53 4,32 5,66 3,18
02800100100 6,00 2,00 bis 8,00 10,00 12,00 2,00 3,50
01300100740 6,00 3,00 bis 7,00 8,50 9,10 1,80 3,90
01300100741 6,10 bis 6,20 2,50 bis 4,00 11,00 6,00 1,50 3,90
00100300245 6,22 3,56 bis 13,99 9,53 15,88 2,54 3,81
00100300234 6,35 1,57 bis 3,18 9,40 5,54 2,03 3,18
00100300260 6,35 1,98 bis 6,99 12,55 9,53 7,75 3,90
00100300254 6,35 2,36 bis 7,92 11,89 12,70 2,03 3,81
00100300263 6,35 2,36 bis 7,92 11,89 12,70 2,03 3,81
00100300255 6,35 2,36 bis 7,92 15,88 12,70 2,77 3,81
00100300267 6,35 2,77 bis 3,96 12,70 9,53 7,94 3,94
00100300256 6,35 3,18 bis 11,10 11,89 14,86 2,03 3,81
00100300253 6,35 3,96 bis 8,38 11,89 9,53 2,03 3,94
00100300258 6,35 7,14 bis 12,70 11,89 15,75 2,03 3,81
00100300264 6,35 7,14 bis 12,70 15,62 15,75 2,77 3,81
00100300237 6,35 8,89 bis 12,70 9,40 15,75 2,03 3,81
00100300257 6,35 8,89 bis 12,70 11,89 15,75 2,03 3,81
01300100742 6,40 1,50 bis 6,40 11,00 9,20 2,50 4,00
01300100743 6,40 1,50 bis 6,40 11,00 9,20 2,50 4,70
01300100744 6,40 3,00 bis 7,00 11,00 9,20 2,50 2,00
01300100745 6,40 4,00 bis 9,50 11,10 9,20 2,50 2,00
01300100746 6,40 7,10 bis 12,70 11,80 15,80 2,00 3,80
00100300238 6,99 1,57 bis 15,24 9,40 16,26 2,03 3,81
00100300261 6,99 2,36 bis 8,89 15,75 12,19 2,77 3,81
01300100747 7,00 2,50 bis 9,00 12,00 11,80 2,60 4,15
00100300259 7,11 1,57 bis 8,89 12,32 11,89 1,91 4,75
00100300262 7,37 2,37 bis 4,75 15,75 7,62 2,77 3,81
01300100748 8,00 3,00 bis 10,00 12,00 11,80 2,60 3,00
01300100749 8,60 2,00 bis 5,00 27,50 11,50 5,50 5,00
01300100750 8,60 6,00 bis 9,00 27,50 15,50 5,50 4,90
01300100751 8,60 6,00 bis 9,00 33,50 15,50 5,50 5,00
01300100752 8,60 11,50 bis 14,50 33,50 20,80 5,50 5,00

Wenn Sie sich für die Produktfamilie MRRA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

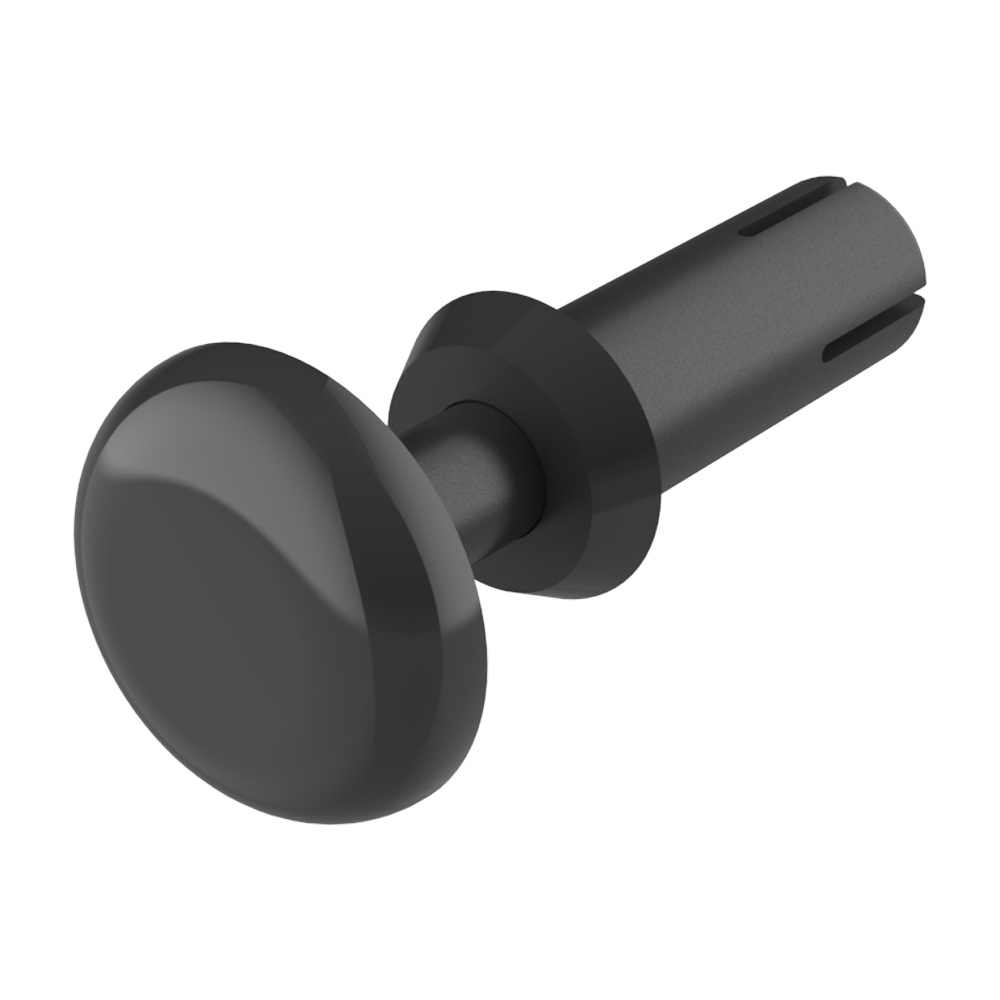

Die MRMHM-Schnellverschlussniete ist als Lösung für Baugruppen gedacht, die Schnellverschlüsse brauchen. Diese Niete wird ohne Werkzeug montiert: einfach im Loch positionieren und drücken. Der große Kopf erleichtert die Installation und die Beine lassen sich ausdehnen, um eine starke Verbindung zu gewährleisten.
<br><br>
Einige Nieten werden in folgenden Kombinationen und Merkmalen angeboten:
<br><br>
Materialien: <b><i>PA6, PA66</b></i> und <b><i>PA46</b></i> (hitzebeständig).
<br>
UL 94-Standard: <b><i>V0</b></i> und <b><i>V2</b></i>.
<br>
Farben: <b><i>schwarz, weiß, bronze</b></i>, sowie <b><i>Sonderfarben auf Anfrage</b>.
</i><br>   Diese zweiteilige Ankerniete bietet einen vielseitigen und schwingungsbeständigen Verschluss. Diese Blindnieten sind entworfen für feste oder hohle Materialien, wie Holz, Beton, Putz, Metall, Plastik, Fliesen oder Mörtel. Die Installation geht schnell: die Niete wird in ein vorgebohrtes Loch gesteckt und dann mit einem Hammer eingeklopft. Die Niete spaltet sich und hält sicher in ihrem Platz. Der schlagmodifizierte Nylonkörper bietet hohen Widerstand gegen Wärme, Elektrizität, Korrosion und Schwingungen. Die Niete ist ideal für Anwendungen, die einen langlebigen Verschluss benötigen. Die Referenzen mit einem verzinkten Stahl - Pin bieten eine aussergewöhnliche Widerstandsfähigkeit.   * <i>Dieses Werkzeug bietet schnellere Montage, genauere Platzierung und kann in schwer zugänglichen Bereichen positioniert werden. Ein großer Kolbenkopf und ein Easy-Grip-Griff reduziert die Anwenderermüdung.
<br>
* <i> Die Niete MRRA muss nicht vorgebohrt werden. Die Niete MRRA wird in das Werkzeug geladen und in das vorbereitete Loch eingeführt. Druck auf den Kolben befreit den Pin und weitet die Niete in der Montage.
 <br>
* <i>Drei Abmessungen sind verfügbar, die alle Standard-Nieten abdecken. Das Werkzeug ist zur Identifikation farblich gekennzeichnet.
