Beschreibung und Eigenschaften
Unser geriffelter Einsatz für rechteckige Rohre wurde in zwei Teilen entworfen, mit einer Sechskantmutter im Set enthalten. Er ist ist auch für quadratische Rohre, LJV erhältlich. Er ist geeignet für unsere verstellbaren Füße.
Diese können auch in RAL-Farben hergestellt werden Produktbilder und technische Zeichnungen

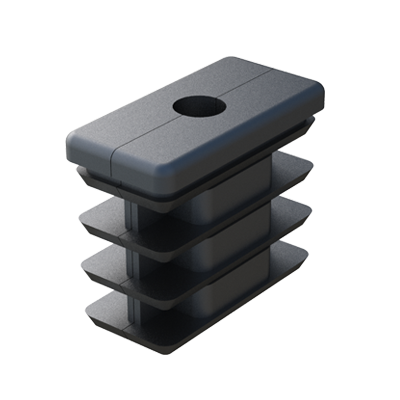

Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Rechteckiger Rohreinsatz mit Mutter
| Referenz | Für Rohr |
Rohrstärke |
Metrisches Gewinde |
h |
D x B |
H |
d1 x b1 |
L |
Mehr Info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400341 | 25 x 20 | 1,50 | M8 | 6,40 | 25,20 x 20,20 | 5,00 | 22,00 x 18,70 | 33,50 | |||||
| 00300400342 | 40 x 25 | 2,00 | M8 | 6,40 | 40,00 x 25,00 | 5,00 | 35,70 x 22,00 | 33,50 | |||||
| 00300400343 | 45 x 25 | 1,50 | M10 | 8,00 | 45,00 x 24,00 | 5,00 | 42,50 x 22,00 | 22,50 | |||||
| 00300400728 | 50 x 30 | 1,50 | M10 | 5,00 / 30,90 | 50,20 x 30,10 | 5,00 | 46,00 x 28,20 | 46,70 x 27,00 | |||||
| 00300400344 | 60 x 25 | 2,00 | M8 | 6,40 | 60,00 x 25,20 | 5,00 | 56,30 x 21,30 | 33,50 | |||||
| 00300400345 | 60 x 25 | 2,00 | M10 | 8,00 | 60,00 x 25,20 | 5,00 | 56,30 x 21,30 | 33,50 | |||||
| 00300400346 | 70 x 30 | 2,00 | M10 | 8,00 | 70,00 x 30,10 | 5,00 | 67,40 x 28,00 | 33,50 | |||||
| 00300400347 | 80 x 30 | 1,50 | M10 | 8,00 | 80,00 x 30,00 | 5,00 | 76,00 x 39,30 | 33,50 |
