Unser Standard geriffelter Einsatz für rechteckige Rohre ist in mehreren Größen verfügbar. Er ist auch für quadratische Rohre, siehe LE, für ovale Rohre, LFO, dreieckige Rohre, LFD und achteckige Rohre, SLJLO, erhältlich.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter

LF
LF

Referenz
Für Rohr
Rohrstärke
D x B
H
d x b
d1 x b1
L



Mehr
Info.
00300400042 20 x 10 1,50 20,00 x 10,00 5,00 16,70 x 6,50 18,55 x 8,80 11,80
00700800650 20 x 15 1,00 bis 2,00 20,00 x 15,00 2,00 12,00 x 7,30 19,30 x 14,40 11,50
00300400043 20 x 15 1,50 20,10 x 15,00 5,00 15,50 x 10,70 18,90 x 13,90 11,30
00300400044 25 x 10 1,50 25,00 x 10,00 5,00 21,60 x 6,40 23,50 x 8,70 11,70
00300400045 25 x 12 1,50 25,00 x 12,00 5,00 19,00 x 6,00 23,50 x 10,50 10,50
00700800651 25 x 15 0,80 bis 2,50 25,00 x 15,00 2,00 · · 11,50
00300400046 25 x 15 1,50 25,10 x 15,00 4,90 19,60 x 10,40 23,90 x 14,30 11,80
00700800652 25 x 20 1,00 bis 2,50 25,00 x 20,00 2,00 · · 11,50
00300400047 25 x 20 1,50 25,20 x 20,30 4,70 20,50 x 15,60 24,00 x 19,10 14,40
00300400048 30 x 10 1,50 30,10 x 10,30 5,00 25,60 x 6,20 28,10 x 8,80 12,70
00700800653 30 x 15 0,80 bis 2,50 30,00 x 15,00 2,10 22,20 x 7,00 29,15 x 14,20 11,50
00300400049 30 x 15 1,50 30,00 x 15,00 5,00 25,50 x 10,50 28,00 x 13,00 12,00
00700800654 30 x 20 0,80 bis 3,00 30,00 x 20,00 2,00 · · 11,50
00300400050 30 x 20 1,50 30,00 x 20,00 5,00 25,00 x 14,90 28,50 x 18,50 14,00
00300400051 30 x 20 3,00 30,00 x 20,10 4,80 23,40 x 13,60 27,70 x 17,90 13,50
00700800409 30 x 25 0,80 bis 3,00 29,90 x 24,80 5,00 22,00 x 17,10 29,00 x 24,00 11,50
00700800655 30 x 25 0,80 bis 3,00 30,00 x 25,00 2,00 · · 11,50
00300400052 30 x 25 1,50 30,00 x 24,90 5,10 24,50 x 19,60 28,50 x 23,10 13,60
00300400053 35 x 10 1,50 34,90 x 10,00 5,10 29,50 x 5,00 32,00 x 7,40 10,10
00300400054 35 x 15 1,50 35,10 x 15,20 4,90 30,30 x 9,70 33,10 x 13,10 12,30
00700800656 35 x 20 0,80 bis 2,50 35,00 x 20,00 2,00 · · 11,50
00300400055 35 x 20 1,50 35,00 x 20,00 5,00 28,50 x 13,50 33,50 x 18,50 13,00
00700800657 35 x 25 0,80 bis 2,50 35,00 x 25,00 2,00 27,40 x 17,00 34,25 x 23,95 11,50
00300400056 35 x 25 1,50 35,00 x 25,00 4,60 29,50 x 20,00 33,70 x 24,30 13,50
00300400057 35 x 30 1,50 35,70 x 30,00 5,00 30,30 x 25,00 34,90 x 29,50 13,20
00300400058 40 x 10 1,50 40,00 x 10,00 5,00 34,00 x 5,00 37,50 x 7,50 11,00
00300400059 40 x 15 1,50 40,20 x 15,10 5,00 35,40 x 10,30 38,70 x 13,40 11,70
00700800658 40 x 20 0,80 bis 2,50 40,00 x 20,00 2,00 32,50 x 12,00 39,25 x 19,00 11,50
00300400060 40 x 20 1,50 40,00 x 20,00 4,60 35,10 x 14,60 38,50 x 18,50 13,90
00300400061 40 x 20 3,00 40,00 x 20,00 5,00 31,00 x 11,00 37,00 x 17,00 13,00
00700800659 40 x 25 1,00 bis 3,00 40,00 x 25,00 2,00 32,00 x 17,00 38,70 x 23,40 11,50
00300400062 40 x 25 1,50 39,80 x 24,80 4,80 35,30 x 19,30 39,10 x 23,10 11,70
00700800660 40 x 30 1,00 bis 2,50 40,00 x 30,00 2,00 32,30 x 21,70 38,90 x 28,20 11,50
00300400063 40 x 30 1,50 40,30 x 30,00 4,50 35,80 x 24,70 39,30 x 28,10 13,40
00300400064 40 x 30 3,00 40,00 x 30,00 5,00 31,50 x 21,50 37,00 x 27,00 13,00
00300400065 40 x 35 1,00 bis 3,00 39,90 x 34,80 5,00 27,20 x 32,30 38,80 x 33,80 11,50
00300400066 45 x 15 1,50 44,40 x 15,10 4,80 40,20 x 10,40 43,40 x 14,00 11,10
00700800427 45 x 20 1,50 45,00 x 20,00 5,00 37,20 x 11,50 43,90 x 18,50 11,50
00700800661 45 x 25 0,80 bis 2,50 45,00 x 25,00 2,00 · · 11,50
00300400068 45 x 25 1,50 45,20 x 25,60 5,00 38,30 x 18,00 43,30 x 22,60 12,50
00700800662 45 x 30 0,80 bis 2,50 45,00 x 30,00 2,00 · · 11,50
00700800432 45 x 35 1,50 44,90 x 34,70 4,90 37,00 x 27,00 43,50 x 33,60 11,50
00300400985 45 x 40 2,00 bis 3,00 45,50 x 40,50 5,20 38,10 x 33,10 41,70 x 36,60 12,50
00300400070 48 x 38 1,50 46,70 x 37,60 4,90 41,30 x 32,80 44,90 x 37,10 14,30
03500800010 50 x 10 0,80 bis 2,00 49,60 x 9,80 3,25 42,10 x 2,80 48,50 x 9,00 11,50
00300400071 50 x 15 1,50 50,10 x 15,10 4,70 45,00 x 10,30 49,60 x 13,40 13,60
00700800663 50 x 20 0,80 bis 2,50 50,00 x 20,00 2,00 · · 14,50
00300400072 50 x 20 1,50 49,70 x 19,90 4,80 45,30 x 14,60 49,50 x 19,00 13,30
00300400073 50 x 20 3,00 50,20 x 20,30 4,80 42,00 x 12,00 45,00 x 15,00 13,60
00700800664 50 x 25 0,80 bis 2,50 50,00 x 25,00 2,00 · · 14,50
00300400074 50 x 25 1,50 50,30 x 25,40 5,30 44,90 x 18,90 49,30 x 23,40 12,20
00700800665 50 x 30 1,00 bis 2,50 50,00 x 30,00 2,00 · · 14,50
00300400075 50 x 30 1,50 50,10 x 30,10 4,60 44,80 x 24,60 49,00 x 29,10 13,60
00300410084 50 x 30 3,00 bis 5,00 49,80 x 29,90 5,00 37,90 x 17,90 44,70 x 25,00 14,50
00300400076 50 x 30 3,00 50,70 x 30,40 4,90 42,50 x 22,20 47,20 x 26,90 13,90
00300400077 50 x 34 1,00 bis 3,50 49,80 x 33,80 5,00 41,20 x 24,30 48,80 x 32,2 14,50
00300400078 50 x 35 1,00 bis 3,50 49,80 x 34,80 5,00 41,00 x 26,00 48,50 x 33,60 14,50
00700800666 50 x 40 0,80 bis 2,50 50,00 x 40,00 2,00 · · 14,50
00300400079 50 x 40 1,50 49,90 x 40,00 5,30 40,20 x 30,30 47,50 x 38,00 14,50
00300400080 50 x 40 3,00 bis 4,00 50,00 x 40,50 5,00 40,00 x 30,30 45,00 x 35,20 12,60
00300400081 55 x 35 1,50 54,75 x 35,15 4,50 47,60 x 29,20 51,30 x 32,30 13,30
00300400082 55 x 40 1,50 bis 4,00 54,80 x 39,70 5,00 45,40 x 29,40 53,00 x 37,60 14,50
00700800667 60 x 20 1,00 bis 2,50 60,00 x 20,00 2,00 52,50 x 12,00 59,20 x 19,00 15,50
00300400083 60 x 20 1,50 59,70 x 20,00 4,90 53,50 x 14,20 57,60 x 18,00 14,20
00700800668 60 x 25 0,80 bis 2,50 60,00 x 25,00 2,00 · · 14,50
00300400084 60 x 25 1,00 bis 2,50 60,10 x 25,10 4,90 51,80 x 16,70 58,60 x 23,70 14,10
00700800669 60 x 30 1,00 bis 2,50 60,00 x 30,00 2,00 · · 14,50
00300400085 60 x 30 1,50 60,30 x 30,40 5,20 53,50 x 24,30 57,70 x 27,80 14,10
00300400086 60 x 30 3,00 60,30 x 30,10 5,40 52,10 x 22,00 55,80 x 25,90 14,50
00700800454 60 x 33 1,50 bis 3,50 59,60 x 32,80 5,00 50,60 x 23,40 58,00 x 31,20 14,50
00700800455 60 x 35 1,50 bis 3,50 59,90 x 34,60 5,00 51,40 x 25,00 58,20 x 32,00 14,50
00700800670 60 x 40 1,00 bis 2,50 60,00 x 40,00 2,00 52,00 x 31,20 58,80 x 38,75 15,00
00300400782 60 x 40 1,00 bis 3,00 60,00 x 40,00 4,80 51,90 x 31,30 58,60 x 38,80 14,80
00300400089 60 x 40 1,50 60,00 x 40,00 5,00 52,80 x 32,30 58,70 x 38,40 14,00
00300400554 60 x 40 4,00 bis 5,00 59,70 x 39,60 5,20 48,10 x 27,80 53,00 x 32,80 14,00
00300400090 60 x 45 1,50 bis 4,00 60,10 x 45,00 5,00 50,80 x 34,50 58,30 x 42,30 14,90
00300410085 60 x 50 1,50 bis 3,50 60,10 x 50,00 5,00 51,20 x 41,00 58,20 x 47,90 14,50
00300400986 65 x 35 1,50 bis 3,50 65,00 x 35,00 5,00 56,50 x 26,40 63,90 x 33,20 15,00
00300400091 70 x 20 1,50 70,30 x 19,90 5,10 61,80 x 12,90 67,90 x 18,50 19,50
00300400092 70 x 25 1,50 70,20 x 25,40 5,10 62,20 x 17,20 67,90 x 23,10 17,00
00300400093 70 x 30 1,50 70,30 x 30,20 5,90 61,70 x 22,50 68,00 x 28,20 18,00
00700800466 70 x 30 1,00 bis 3,00 69,80 x 29,90 4,70 62,10 x 21,00 69,10 x 28,00 15,30
00300400094 70 x 35 1,50 bis 3,50 69,70 x 34,70 5,00 60,50 x 25,00 67,30 x 32,10 14,20
00300400096 70 x 40 1,50 70,90 x 39,80 5,20 62,60 x 32,20 68,00 x 37,50 17,70
00300400095 70 x 40 4,00 70,80 x 40,10 5,70 60,90 x 31,30 65,90 x 35,90 17,90
00300400097 70 x 50 2,00 bis 5,00 70,00 x 50,00 5,00 60,40 x 39,40 67,10 x 47,30 14,50
00300400987 75 x 25 1,00 bis 3,00 75,00 x 25,00 5,00 67,50 x 16,50 74,40 x 23,50 14,50
00300400988 75 x 50 2,00 bis 4,00 74,50 x 49,50 5,00 65,50 x 40,00 72,20 x 47,50 15,00
00300400098 80 x 20 1,00 bis 2,00 80,50 x 20,30 5,00 74,00 x 13,00 78,10 x 18,20 18,20
00300400099 80 x 25 1,50 bis 3,00 80,40 x 25,30 5,00 74,00 x 18,70 79,00 x 23,00 18,00
00700800481 80 x 30 1,00 bis 2,50 80,00 x 30,00 5,00 · · ·
00300400100 80 x 30 1,00 bis 2,00 80,80 x 30,20 5,60 71,80 x 22,40 78,10 x 28,20 17,80
00300400101 80 x 30 2,50 80,10 x 30,20 5,00 69,90 x 19,00 76,00 x 25,70 14,50
00700800483 80 x 40 1,00 bis 3,00 80,70 x 40,40 4,80 72,50 x 32,00 79,30 x 38,60 14,50
00300400102 80 x 40 1,50 bis 2,50 80,00 x 40,20 5,00 70,10 x 33,00 77,30 x 37,80 18,40
00300410086 80 x 40 3,00 bis 5,00 80,00 x 40,00 5,00 67,50 x 27,00 74,80 x 35,00 14,50
00300400103 80 x 40 4,00 79,20 x 39,90 5,00 69,30 x 29,30 73,80 x 33,60 18,10
00300400104 80 x 50 2,00 bis 4,00 79,80 x 49,70 4,90 67,60 x 38,90 76,50 x 46,40 18,00
00300400105 80 x 50 4,00 80,40 x 50,30 5,00 68,40 x 39,40 76,90 x 46,70 24,30
00300400106 80 x 60 1,50 bis 4,50 79,60 x 59,70 4,90 69,10 x 49,00 78,00 x 57,20 24,20
00700800490 80 x 60 4,00 bis 6,00 80,30 bis 60,20 5,30 62,20 x 41,20 72,90 x 52,30 24,60
00300400107 80 x 60 5,00 80,00 x 59,90 5,20 66,90 x 48,10 70,30 x 51,70 18,20
00300400108 90 x 50 2,00 bis 4,50 89,90 x 49,90 6,00 76,00 x 36,00 86,70 x 46,80 21,50
00300400109 90 x 70 3,00 bis 5,50 90,30 x 69,70 6,00 74,00 x 53,00 84,90 x 63,90 21,50
00700800671 100 x 20 1,50 bis 2,50 100,00 x 20,00 2,00 · · 14,50
00700800050 100 x 20 1,50 bis 3,00 100,00 x 20,00 5,00 91,30 x 8,50 98,80 x 17,30 15,30
00300400110 100 x 25 1,50 bis 3,00 99,60 x 24,70 4,70 90,80 x 14,60 98,10 x 22,70 14,40
00700800672 100 x 25 1,50 bis 2,50 100,00 x 25,00 2,00 · · 14,50
00700800673 100 x 30 1,50 bis 3,00 100,00 x 30,00 2,00 · · 14,50
00300400556 100 x 30 1,50 bis 3,50 100,00 x 30,00 5,00 91,50 x 20,50 98,00 x 27,50 14,80
00700800499 100 x 40 1,50 bis 2,00 100,40 x 40,40 5,00 93,70 x 32,70 98,70 x 38,50 18,60
00300400112 100 x 40 3,00 bis 4,00 100,00 x 40,20 5,00 89,00 x 29,90 93,50 x 35,50 18,00
00300400113 100 x 50 2,00 bis 3,00 100,20 x 50,20 5,00 92,00 x 42,30 96,70 x 46,70 24,20
00300400114 100 x 50 3,20 bis 6,00 99,30 x 49,50 6,30 82,60 x 33,10 94,10 x 44,50 23,60
00300400115 100 x 50 5,00 100,50 x 50,50 5,30 88,00 x 38,00 93,00 x 43,70 17,70
00300400116 100 x 60 2,50 bis 4,50 99,70 x 59,90 6,20 88,70 x 48,90 97,80 x 57,40 24,90
00300400117 100 x 80 3,00 bis 5,50 100,60 x 80,40 6,00 85,50 x 65,50 96,00 x 75,90 24,50
00300410088 110 x 30 2,00 bis 4,00 109,70 x 29,90 5,00 99,70 x 19,00 107,00 x 27,30 14,50
00700800674 110 x 30 2,00 bis 3,50 110,00 x 30,00 2,00 · · 14,50
00300400118 110 x 60 3,50 bis 5,50 110,00 x 60,00 6,00 94,00 x 41,80 104,10 x 52,60 24,50
00300400119 110 x 70 3,00 bis 5,00 110,00 x 69,80 6,00 94,00 x 53,20 105,00 x 60,00 24,50
00300400128 120 x 100 3,50 bis 6,00 120,50 x 100,30 6,00 103,80 x 84,20 114,30 x 94,10 24,00
00700800675 120 x 20 1,50 bis 2,50 120,00 x 20,00 2,00 · · 14,50
00700800676 120 x 25 1,50 bis 3,00 120,00 x 25,00 2,00 111,00 x 15,00 118,20 x 21,80 15,50
00700800677 120 x 30 1,00 bis 2,00 120,00 x 30,00 2,00 · · 14,50
00300400120 120 x 30 1,00 bis 2,00 122,70 x 30,60 4,70 114,90 x 22,20 119,80 x 26,50 20,10
00700800060 120 x 40 1,50 bis 2,00 119,50 x 40,50 5,40 112,00 x 32,00 116,40 x 36,80 16,40
00300400121 120 x 40 3,00 120,50 x 40,30 5,20 112,50 x 30,70 115,00 x 35,80 17,00
00700800512 120 x 50 3,00 bis 5,50 119,40 x 49,80 6,00 104,00 x 34,00 114,50 x 44,50 21,70
00700800513 120 x 60 1,50 bis 4,00 120,00 x 59,80 5,10 108,00 x 46,50 118,30 x 58,20 24,50
00300400123 120 x 60 2,00 bis 3,00 119,80 x 60,10 5,00 111,10 x 51,00 117,00 x 57,00 24,30
00300400124 120 x 60 3,00 119,70 x 60,30 5,00 110,20 x 49,90 115,30 x 55,00 18,00
00300400125 120 x 60 4,00 120,50 x 60,40 5,20 110,00 x 50,40 115,00 x 55,20 18,00
00300400126 120 x 60 5,00 119,70 x 60,30 5,00 110,20 x 49,90 113,50 x 53,70 17,50
00300410091 120 x 80 2,00 bis 5,50 119,60 x 79,70 6,00 106,60 x 65,60 117,40 x 77,00 24,50
00300400127 120 x 80 2,00 bis 3,00 120,40 x 80,20 5,00 111,80 x 71,60 116,70 x 76,20 24,50
00300410092 125 x 75 2,00 bis 5,00 125,50 x 75,20 6,00 111,40 x 60,60 123,30 x 72,00 24,50
00700800522 140 x 60 2,00 bis 4,50 140,00 x 60,00 6,00
00300400129 140 x 80 4,00 140,20 x 80,30 5,60 129,50 x 69,60 134,20 x 74,30 19,20
02500600002 150 x 100 5,00 150,00 x 100,00 7,00 129,00 x 78,50 146,00 x 95,50 27,50
00300410093 150 x 30 1,50 bis 3,00 150,00 x 30,00 6,00 138,70 x 15,50 150,50 x 26,50 21,50
00300400130 150 x 50 2,00 bis 4,00 149,80 x 49,80 6,00 132,70 x 31,30 148,20 x 47,00 27,40
00300410094 150 x 50 4,00 bis 7,00 150,00 x 50,00 6,00 133,30 x 30,30 145,50 x 41,30 21,50
00700800531 150 x 60 2,50 bis 5,00 150,00 x 60,00 6,00 135,80 x 44,70 146,40 x 54,50 21,50
00700800532 150 x 75 2,50 bis 5,50 150,00 x 75,00 6,00 135,50 x 59,50 146,10 x 70,10 21,50
00300410097 160 x 50 2,50 bis 5,50 160,00 x 50,00 6,00 145,30 x 33,10 156,20 x 44,00 21,50
00300410098 160 x 60 2,50 bis 5,00 160,00 x 60,00 6,00 145,40 x 43,40 156,50 x 54,10 21,50
00300410099 160 x 80 3,00 bis 5,50 160,00 x 80,00 6,00 146,10 x 63,80 156,80 x 75,00 24,50
00700800540 200 x 100 3,00 bis 6,00 200,00 x 100,00 5,00 181,00 x 79,00 197,00 x 95,00 30,50
00700800678 200 x 40 2,00 bis 3,50 200,00 x 40,00 2,00 · · 19,00

Wenn Sie sich für die Produktfamilie LF interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

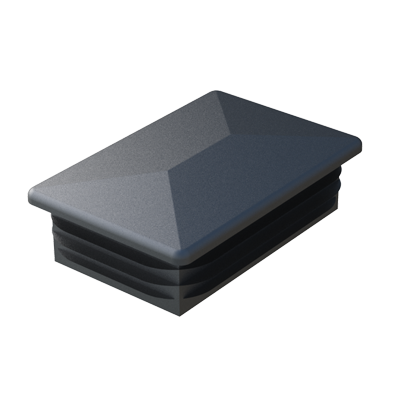

Unser rechteckiger geriffelter Rohreinsatz wurde entworfen um ein gutes Abschlussteil zu erhalten. Er ist auch für quadratische Rohre: LES erhältlich.   Unsere Endrohre für rechteckige Rohre wurden mit <b> seitlichen Öffnungen </b> konstruiert, um die Haken zum Verbinden der Stützen in modularen Metallregalsystemen aufzunehmen. <br> Sie eignen sich für Rohre und tiefe Löcher, bei denen es zu scharfen Kanten und Formschwankungen kommen kann. <br> Sie können auch als herkömmliche Endkappen verwendet werden. <br> Sie sind auch für Vierkantrohre erhältlich: LFAA.   Unser geriffelter Einsatz für rechteckige Rohre mit Metallbasis (nicht rostfrei). Er ist auch für quadratische Rohre: TGLMC, runde Rohre: TGLM und ovale Rohre: TGLMO erhältlich.   Unsere <b>verchromten rechteckigen Gleiter</b> MTGL werden aus <b>ABS,</b> hergestellt, dem idealen Material für den Verchromungsprozess, dem diese Produktfamilie unterzogen wird. <br><br> Die <b>Standardgalvanisierung</b> bietet eine hochwertige ästhetische Oberfläche und ist ausschließlich für den <b>Innenbereich</b> bestimmt. <br><br> Diese Kappen sind in folgenden Ausführungen erhältlich: <i>glänzend/poliert verchromt - matt/satiniert verchromt - glänzend/poliert vernickelt - matt/satiniert vernickelt - glänzend/poliert vergoldet - matt/satiniert vergoldet - Edelstahl</i> sowie mit der Möglichkeit der <b>Personalisierung durch Lasergravur</b>.<br><br> Bei einer Mindestbestellmenge können wir je nach den Bedürfnissen des Kunden <b>spezifische Behandlungen</b> mit verschiedenen Ablagerungsprotokollen durchführen. Für ein Teil, das für den<b> Einsatz im Freien/Wetterfest</b> geeignet ist und <b>gegen Korrosion durch UV-Strahlen und Feuchtigkeit</b> beständig ist, wenden Sie sich bitte an unsere Verkaufsabteilung, um das Projekt zu prüfen. <br><br> Wenn Sie das gleiche Teil in <b>schwarzem</b> ABS haben möchten, schauen Sie sich unsere Familie <b><a href= 'https://www.iscsl.de/rechteckiger-rohreinsatz-abs/mtglq/ '>MTGLQ</a></b> an.   Unser geriffelter Einsatz hat eine vergrößerte Basis. Er ist auch für quadratische Rohre, LH und LHA, erhältlich. Wenn Sie das gleiche Teil mit Metallbasis suchen, besuchen Sie bitte unsere Produktfamilie LIC.   Unser geriffelter Einsatz hat eine vergröße Basis. Wenn Sie das gleiche Teil ohne Metallbasis benötigen, besuchen Sie bitte unsere Produktfamilie LI.

Nieten - Clips
Distanzhülsen - Unterlegscheiben
Schrauben - Muttern
Griffe
Stellfüße
Gleiter - Füsse
Stopfen - Kappen
Rohreinsätze - Gleiter
Verbindungselemente
Kabelschutz
Kabelführungen
Kabelzubehör
Veredelung
PCB-Bestandteile
Sonstiges
Bio

lkd  ig  ig


PYME






Diese Website verwendet ihre eigenen Betriebs-Cookies, die installiert werden. Wir verwenden auch Cookies von Drittanbietern:
- Google Analytics: verwendet, um statistische Informationen über unsere Website zu sammeln und führen Sie Marketing mit AdWords durch.
- Zendesk: notwendig für den Betrieb des Online-Hilfe-Chats.
Solange Sie nicht akzeptieren, werden die Cookies von Drittanbietern nicht installiert. Mehr Informationen.
