Unser Rohreinsatz für rechteckige Rohre hat innen zwei Aushöhlungen. Er erlaubt das Einpassen einer Komponenten (beispielsweise eines Rads). Die zwei Aushöhlungen wurden entworfen um Sechskantmuttern einsetzen zu können. Wir bieten dieses Teil ohne Muttern, mit einer oberen oder einer unteren Mutter, oder mit zwei Muttern an.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Für Rohr (D x B)
Rohrstärke
SW / M
L
H



Mehr
Info.
02300900132 30 x 20 1,50 13 37,00 5,00
02300900127 40 x 20 1,50 13 36,00 5,00
02300900133 40 x 20 2,00 13 38,50 5,00
02300900134 40 x 30 2,00 17 39,00 5,00
02300900135 50 x 25 1,20 bis 1,60 17 39,00 5,00
02300900130 50 x 25 1,20 bis 1,60 19 37,00 5,00
02300900136 50 x 25 2,00 17 39,50 5,00
02300900137 50 x 30 2,00 17 37,00 5,00
02300900138 60 x 30 2,00 17 38,50 5,00
02300900131 60 x 30 2,00 19 35,00 5,00

Wenn Sie sich für die Produktfamilie SCAAB interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

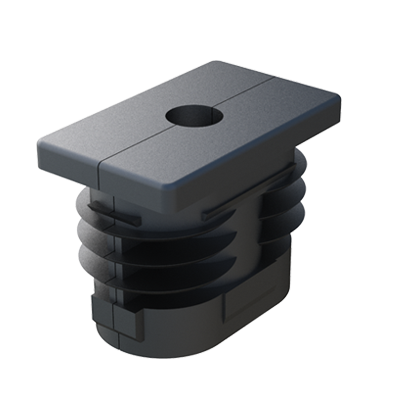

Unser geriffelter Einsatz für rechteckige Rohre hat eine Metallmutter, die während des Injektionsprozesses eingesetzt wurde. Er ist auch für quadratische Rohre: LJ, runde Rohre: LJRL und dreieckige Rohre: LJZZ erhältlich. Er ist geeignet für unsere verstellbaren Füße.   Unser geriffelter Einsatz für rechteckige Rohre wurde in zwei Teilen entworfen, mit einer Sechskantmutter im Set enthalten. Er ist ist auch für quadratische Rohre, LJV erhältlich. Er ist geeignet für unsere verstellbaren Füße.   Unsere Rändelschraube hat eine geriffelte Basis für eine einfachere Handhabung.   Die Sechskantmutter auf dem Höhenversteller erlaubt einen einfachen Einbau.
