Unser Verbinder/Rohreinsatz LJEV für Vierkantrohre wird aus PA6 “Polyamid 6” hergestellt und hat 2 Hohlräume um Sechskantmuttern,je nach Benutzerwunsch, einbauen zu können.
Abhängig von der Platzierung des Teils, ist die Achse in vertikaler Position für den Einbau von Nivellierfüßen oder Rädern geeignet, dagegen ist die horizontale Position für den Einbau von Querbalken “Strukturelementen” geeignet. Bitte sehen Sie sich dazu das Video an.
Dieser Artikel ist ohne Mutter, mit einer oberen Mutter, mit einer unteren Mutter, oder mit zwei Muttern verfügbar.

Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

Referenz	Für Rohr	Rohrstärke	L / K	E / H	Mutter-Platz (SW) / Metrisch (M)								Mehr Info.

02300900100

20 x 20

1,50

41,00 / 2,00

10,00 / 25,00

SW13

02300900101

20 x 20

2,00

41,00 / 2,00

10,00 / 27,00

SW13

02300900102

25 x 25

1,50

42,00 / 2,00

12,50 / 28,00

SW13

02300900103

25 x 25

1,50

40,00 / 2,00

12,50 / 31,00

SW17

Wenn Sie sich für die Produktfamilie LJEV interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

<p>Unser <b>Nivellierfuß LKR</b> verfügt über eine <b>gerändelte Basis</b>, die die Handhabung beim Einstellen, Montieren oder Austauschen erleichtert.</p>

<p>Die M5-Versionen werden aus <b>LDPE</b> gefertigt, während die übrigen Größen aus <b>PA6</b> hergestellt werden. Der Gewindebolzen besteht aus <b>verzinktem Stahl</b>.</p>

<p>Geeignet für industrielle Anwendungen, technische Möbel und Ladeneinrichtungen, bei denen eine Nivellierung über metrisches Gewinde erforderlich ist.</p>

<p>· <b>Metrisches Gewinde:</b> M5, M6, M8 und M10<br>
· <b>Basisdurchmesser:</b> 20 bis 45 mm<br>
· <b>Länge:</b> 16 bis 56 mm</p>

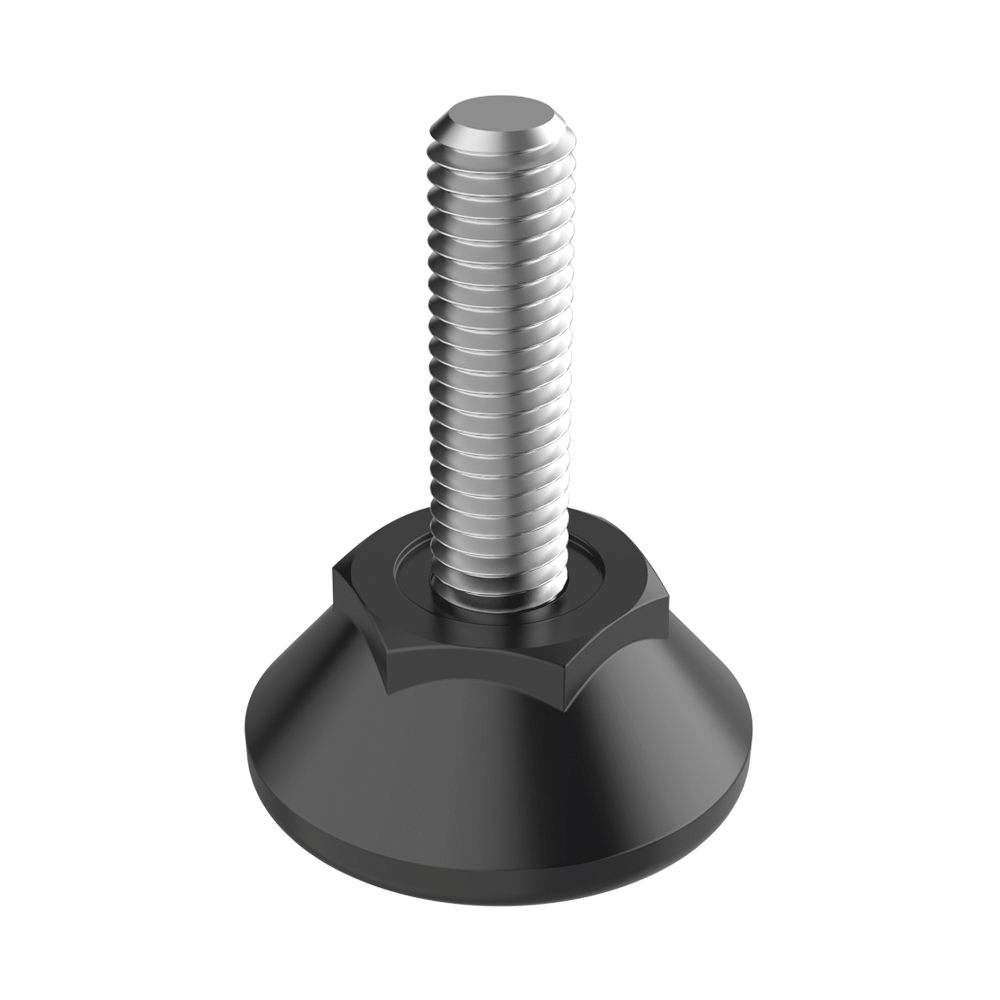

<p>Unsere <b>Nivellierfüße LHVFB</b> mit Rundbasis werden aus <b>Polyamid 6 (PA6)</b> gefertigt und verfügen über eine im Körper integrierte Mutter zur Höheneinstellung mittels verstellbarem Schraubenschlüssel. Das Gewinde besteht aus <b>Verzinktem Stahl (ZCS)</b>.</p>

<p>Je nach Referenz sind verschiedene Basisausführungen verfügbar: Typ 1 mit hohler Basis, Typ 2 mit flacher Basis, Typ 3 mit konzentrischen Bremsrillen und Typ 4 mit Kreuzaufnahme zur einfacheren Nivellierung.</p>

<p>· <b>Material:</b> PA6 mit Gewinde aus Verzinktem Stahl (ZCS)<br>
· <b>Verfügbare Oberflächen:</b> Poliert/glänzend oder strukturiert/matt<br>
· <b>Optionen:</b> Ausführung in Edelstahl (SS) und Innensechskantaufnahme</p>

<p><i>Die statische axiale Belastbarkeit variiert je nach Referenz. Für weitere Informationen und Sonderausführungen kontaktieren Sie bitte unsere Verkaufsabteilung.</i></p>Erhältlich in verschiedenen Ausführungen, darunter:<br><br>
<i>*Poliertes/glänzendes oder erodiertes/mattes Finish.</i><br>
<i>*Lieferung mit Inbusgehäuse am Ende des Gewindes.</i><br>
<i>*Hergestellt aus Edelstahl (SS).</i><br><br>
Für weitere Informationen wenden Sie sich bitte an unsere Vertriebsabteilung.<br>

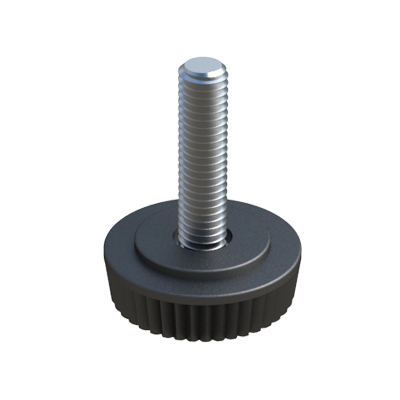

Unsere Rändelschraube hat eine geriffelte Basis für eine einfachere Handhabung.

Unser Winkelverbinder ist für das Verbinden von zwei quadratischen Rohren konzipiert. Er wird ohne Kern oder mit internem Kern aus Stahl, rostfreiem Stahl oder verzinktem Stahl geliefert.

Unser 3-Wege-Verbindungselement ist konzipiert für das Verbinden von quadratischen Rohren. Wird mit oder ohne internem Metallkern geliefert.

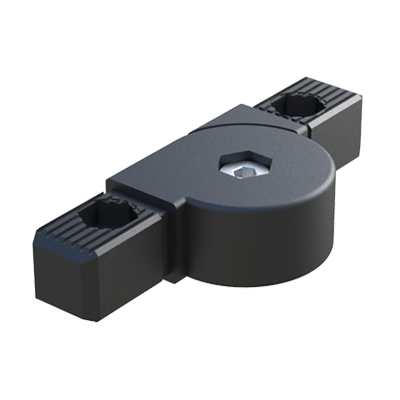

Unser 2-Wege-Verbindungselement ist konzipiert für quadratische Rohre. Es hat einen Winkel der von 0º bis 190º geht.
