Unsere Unterlegscheiben für runde Rohre mit radialem Design. Kann als Distanzhalter und Puffer eingesetzt werden. Bitte besuchen Sie unsere breite Palette an Puffern: Puffer und Füße.

Material: LDPE
Standardfarben: Schwarz / Hergestellbare RAL-Farben
UL94:
IP:
RoHS:

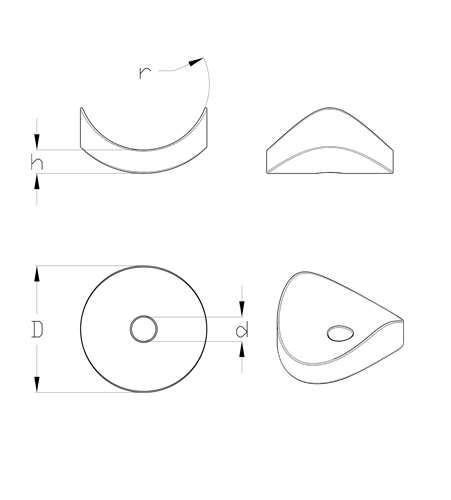

Abmessungen angezeigt in: Millimeter
Zeichnungen PDF:


Referenz
D
d
h
r

PDF
3D IGS
Hinzufügen
00300200796 13,00 5,20 3,00 6,00
00300200798 13,00 5,20 5,00 6,00
00300200797 13,00 6,20 3,00 6,00
00300200799 13,00 6,20 5,00 6,00
00300200800 17,00 5,20 3,00 9,00
00300200802 17,00 5,20 5,00 9,00
00300200801 17,00 6,20 3,00 9,00
00300200803 17,00 6,20 5,00 9,00
00300200804 19,00 5,20 3,00 10,00
00300200806 19,00 5,20 5,00 10,00
00300200805 19,00 6,20 3,00 10,00
00300200807 19,00 6,20 5,00 10,00
00300200808 21,00 5,20 3,00 11,00
00300200809 21,00 6,20 3,00 11,00
00300200811 21,00 6,20 5,00 11,00
00300200812 24,00 5,20 3,00 12,00
00300200814 24,00 5,20 5,00 12,00
00300200813 24,00 6,20 3,00 12,00
00300200815 24,00 6,20 5,00 12,00
00300200816 27,00 5,20 3,00 14,00
00300200818 27,00 5,20 5,00 14,00
00300200817 27,00 6,20 3,00 14,00
00300200819 27,00 6,20 5,00 14,00
00300200820 29,00 5,20 3,00 15,00
00300200822 29,00 5,20 5,00 15,00
00300200821 29,00 6,20 3,00 15,00
00300200823 29,00 6,20 5,00 15,00
