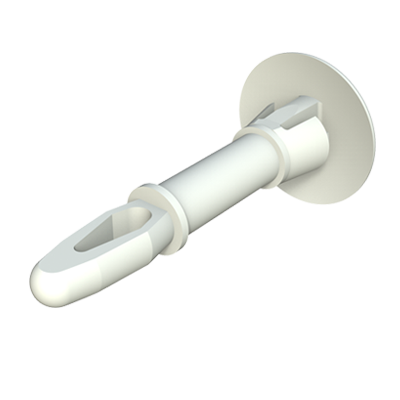

Unsere Abstandshalter ersetzten sehr einfach herkömmliche Halter, die Schrauben benutzen. Eine Seite kann,für schnelle Auswechslung, einfach geöffnet werden. Sehr nützlich für Elemente, die regelmäßig ausgetauscht werden.

Zeichnungen PDF:
UL94:   V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
L
Lochabmessung 1
Lochabmessung 2
Plattendicke 1
Plattendicke 2
H1 / H2
A1 / A2
C / D



Mehr
Info.
03501400060 5,00 6,50 4,00 1,60 bis 2,00 1,60 1,50 / 10,10 10,20 / 4,50 2,50 / 5,00
01301400100 4,80 4,00 1,57 4,75 0,79 bis 1,98
00101100209 6,50 4,75 3,18 1,50 bis 1,60 1,50 bis 1,60 1,52 / 8,74 9,53 / 3,70 2,00 / 4,35
01301400103 7,90 4,75 3,18 1,50 bis 1,60 1,57 1,2 / 8,7 9,5 / 3,7 2 / 4,4
00101100210 9,50 4,75 3,18 1,50 bis 1,60 1,50 bis 1,60 1,52 / 8,74 9,53 / 3,70 2,00 / 4,35
01301400130 9,50 6,00 4,00 1,60 0,80 bis 1,20 · / 10,20 10,00 / 4,45 2,50 / ·
03501400050 9,65 4,75 3,18 1,50 bis 1,60 1,60 1,40 / 8,70 9,50 / 3,53 2,00 / 4,20
01301400051 12,70 6,00 4,00 1,60 0,80 bis 1,20 / 10,20 10,00 / 4,45 2,50 /
03501400100 15,95 5,40 4,00 1,20 bis 2,00 1,60 1,50 / 10,00 12,70 / 4,50 4,80 / 2,50
00101100240 16,00 5,40 4,00 1,50 bis 1,60 1,50 bis 1,60 1,60 / 10,31 12,80 / 4,50 2,35 / 5,20

Wenn Sie sich für die Produktfamilie MSPA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

Unsere Abstandshalter ersetzten sehr einfach herkömmliche Halter, die Schrauben benutzen.  Eine Seite kann,  für schnelle Auswechslung, einfach geöffnet werden. Sehr nützlich für Elemente, die regelmäßig ausgetauscht werden.
