Beschreibung und Eigenschaften
Unsere Verschlusskabelklemme wird eingesetzt um Drähte und Kabel zu führen. Sie wurde entworfen um in Löcher mit einem Durchmesser von 4,75 mm und einer Wandstärke von bis maximal 2,30 mm zu passen. Dank ihres Verrieglungssystems können Drähte und Kabel immer wieder eingesetzt und entfernt werden.
Möglichkeit des Einfärbens Produktbilder und technische Zeichnungen

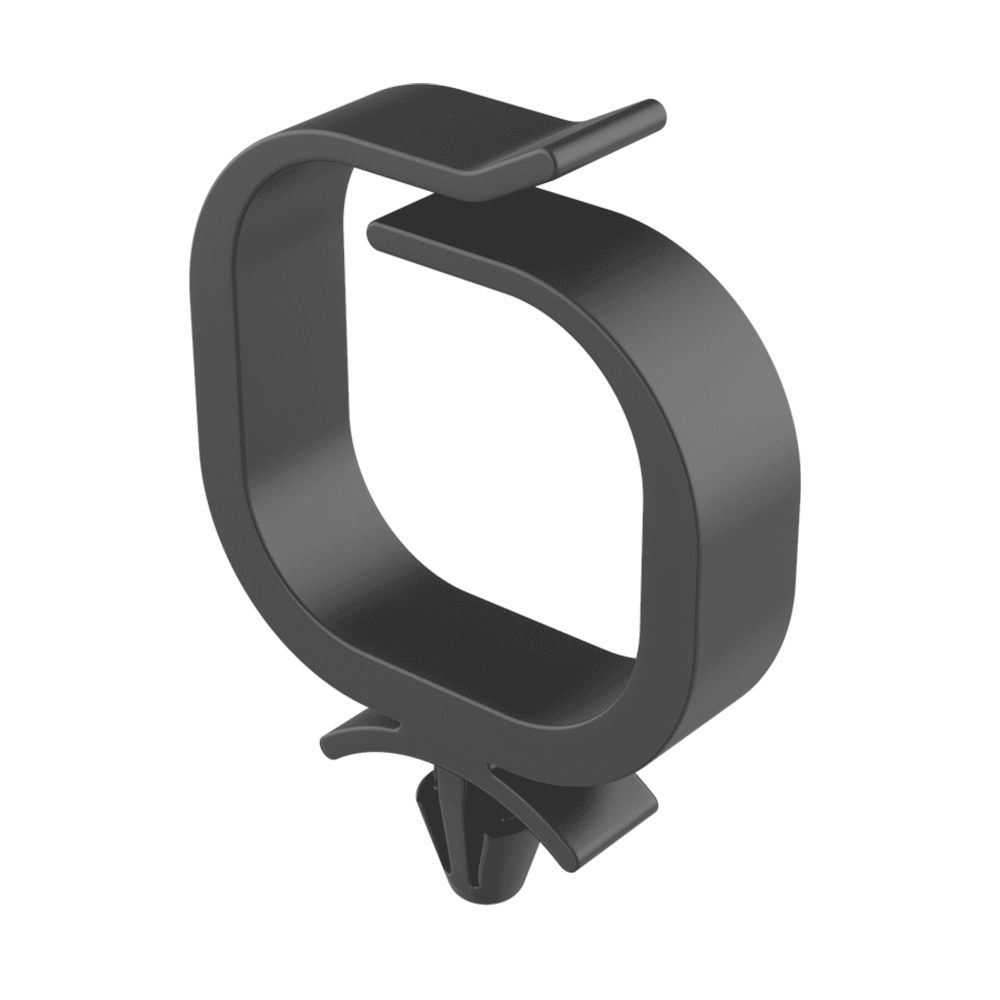

Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Verschlusskabelklemme
| Referenz | Lochdurchmesser |
Wandstärke |
A |
B |
C |
D |
Mehr Info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00101100227 | 4,75 | 2,30 | 3,71 | 12,45 | 5,90 | 11,10 | |||||||
| 00101100600 | 4,75 | 2,30 | 5,64 | 13,84 | 5,56 | 11,10 | |||||||
| 00101100253 | 4,75 | 2,30 | 9,60 | 18,06 | 5,56 | 11,10 | |||||||
| 00101100228 | 4,75 | 2,30 | 10,21 | 20,50 | 5,50 | 11,10 | |||||||
| 00101100254 | 4,75 | 2,30 | 16,76 | 25,40 | 5,56 | 11,10 | |||||||
| 00101100229 | 4,75 | 2,30 | 18,21 | 28,19 | 5,50 | 11,10 | |||||||
| 00101100503 | 4,75 | 2,30 | 18,75 | 27,38 | 5,56 | 11,10 | |||||||
| 00101100230 | 4,75 | 2,30 | 27,20 | 37,21 | 5,50 | 11,10 | |||||||
| 00101100504 | 4,75 | 2,30 | 27,76 | 35,97 | 5,56 | 11,10 | |||||||
| 00101100231 | 4,75 | 3,70 | 15,70 | 23,01 | 12,50 | 4,90 |
