Unser Verbindungselement für rechteckige Rohre hat zwei Aushöhlungen für Sechskantmuttern. Es kann ohne Muttern, mit einer oberen Mutter, einer unteren Mutter oder mit zwei Muttern geliefert werden. Bitte kontaktieren Sie uns hierzu.

 Diese können auch in RAL-Farben hergestellt werden
 Laden Sie technische Informationen herunter

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Für Rohr
Rohrdicke
L
E / H
Mutter-Platz (SW) / Metrisch (M)



Mehr
Info.
02300400010 30 x 15 1,50 43,00 31,80 / 11,80 SW 8
02300400011 30 x 20 2,00 46,00 32,00 / 12,00 SW 10
02300400012 40 x 15 2,00 42,00 33,00 / 14,00 SW 8
02300400013 30 x 15 1,50 42,00 32,00 / 12,00 SW 10
02300400014 30 x 20 1,50 41,00 32,00 / 12,00 SW10
00300401065 30 x 20 1,50 41,50 30,00 / 10,00 SW 13
02300400004 35 x 25 1,50 41,00 30,00 / 10,00 SW 17
00300401067 40 x 20 1,50 42,00 30,00 / 10,00 SW 13
00300401068 40 x 25 2,00 42,00 30,00 / 10,00 SW 17
02300400005 50 x 25 1,20 bis 1,60 42,00 30,00 / 10,00 SW 17
00300401069 50 x 30 2,00 42,50 30,00/ 10,10 SW 17
02300400006 50 x 25 2,00 37,00 25,00 / 8,50 SW 17
02300400008 60 x 20 2,00 42,00 30,00 / 12,00 SW 13
02300400009 60 x 40 2,00 39,00 26,00 / 9,00 SW 17
00300401070 60 x 30 2,00 40,00 30,00 / 10,00 SW 17

Wenn Sie sich für die Produktfamilie LJEZ interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

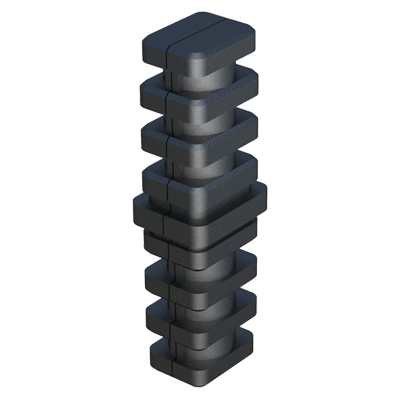

Unser Steckverbinder ist für rechteckige Rohre konzipiert. Wird mit oder ohne internem Metallkern geliefert.   Unser Standard geriffelter Einsatz für rechteckige Rohre ist in mehreren Größen verfügbar. Er ist auch für quadratische Rohre, siehe LE, für ovale Rohre, LFO, dreieckige Rohre, LFD und achteckige Rohre, SLJLO, erhältlich.
