Diese Dichtschraube schützt effektiv Innengewinde in hydraulischen und pneumatischen Geräten während Beschichtungsprozessen oder beim Transport. Wir empfehlen Dichtschrauben hergestellt aus PA6 für Hochtemperaturanwendungen (bis zu 80ºC). Einige Artikel können auf Anfrage mit einem O-Ring geliefert werden, bitte kontaktieren Sie uns hierzu.

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Geeignet für
D
H1
H2
L
SW
Gewinde Typ



Mehr
Info.
01500740047 M12 x 1,50 17,20 8,20 11,50 19,70 13 M
01500740048 M14 x 1,50 19,10 8,50 11,50 20,00 13 M
01500740049 M16 x 1,50 21,70 7,50 11,60 19,10 17 M
01500740050 M18 x 1,50 23,80 8,60 12,30 20,90 17 M
01500740051 M20 x 1,50 25,80 8,50 15,50 24,00 19 M
01500740052 M22 x 1,50 26,70 8,60 15,50 24,10 19 M
01500740053 M24 x 1,50 31,20 10,60 15,20 25,80 24 M
01500740054 M26 x 1,50 31,80 8,50 15,50 24,00 24 M
01500740055 M27 x 2,00 32,10 11,50 16,60 28,10 24 M
01500740067 7/16 in · 20 21,00 10,00 10,20 20,20 13 UNF
01500740068 1/2 in · 20 22,80 9,60 11,30 20,90 13 UNF
01500740069 9/16 in · 18 24,80 9,50 11,30 20,80 13 UNF
01500740070 5/8 in · 18 24,90 10,50 13,20 23,70 17 UNF
01500740071 3/4 in · 16 25,60 8,90 14,30 23,20 17 UNF
01500740072 7/8 in · 14 33,90 12,50 13,60 26,10 19 UNF
01500740073 1 1/16 in · 12 40,70 12,50 13,40 25,90 24 UN
01500740074 1 5/16 in · 12 42,10 13,50 16,50 30,00 27 UN
01500740075 1 5/8 in ·12 55,50 15,70 16,30 32,00 36 UN
01500740076 1 5/8 in ·16 57,60 15,80 16,60 32,40 36 UN
01500740058 1/8 in 16,80 7,50 11,20 18,70 13 GAS
01500740059 1/4 in 19,00 7,50 11,30 18,80 13 GAS
01500740060 3/8 in 22,00 7,60 12,50 20,10 17 GAS
01500740061 1/2 in 27,00 10,60 14,70 25,30 19 GAS
01500740062 3/4 in 32,20 10,50 14,20 24,70 24 GAS

Wenn Sie sich für die Produktfamilie DTRO interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

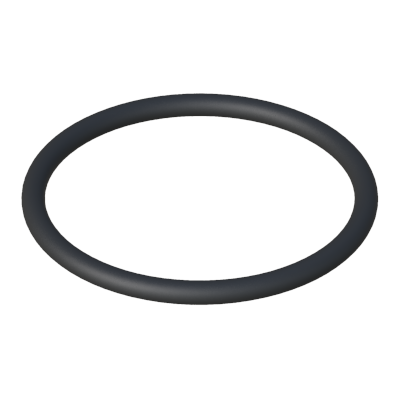

Dieser O-Ring ist ideal um eine gute und wasserdichte Abdichtung in unserer Kabeldrüse PRPRE und unseren Steckern PRTH und PRT zu gewährleisten. Er kann in einem Großteil aller industriellen Anwendungen mit Wasser, Öl, Benzin und den meisten Chemikalien eingesetzt werden. Unserer O-Ring ist für metrisches Gewinde und PG-Gewinde erhältlich.
