Dieser O-Ring ist ideal um eine gute und wasserdichte Abdichtung in unserer Kabeldrüse PRPRE und unseren Steckern PRTH und PRT zu gewährleisten. Er kann in einem Großteil aller industriellen Anwendungen mit Wasser, Öl, Benzin und den meisten Chemikalien eingesetzt werden. Unserer O-Ring ist für metrisches Gewinde und PG-Gewinde erhältlich.

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:


Referenz
Gewinde
OD
ID
D



Mehr
Info.
03400100000 · 7,00 3,00 2,00
01500800269 M12 12,00 9,00 1,50
03400100001 M14 15,00 12,00 1,50
01500800270 M16 17,00 14,00 1,50
03400100002 M18 19,00 16,00 1,50
01500800271 M20 21,00 18,00 1,50
03400100003 M22 23,00 20,00 1,50
01500800272 M25 26,00 23,00 1,50
01500800273 M32 32,00 28,00 2,00
01500800274 M40 40,00 36,00 2,00
01500800275 M50 50,00 46,00 2,00
01500800276 M63 61,00 57,00 2,00
01500800277 PG7 13,00 10,00 1,50
01500800278 PG9 16,00 13,00 1,50
01500800279 PG11 19,00 16,00 1,50
01500800280 PG13 21,00 18,00 1,50
01500800281 PG16 23,00 20,00 1,50
01500800282 PG21 30,00 26,00 2,00
01500800283 PG29 38,00 34,00 2,00
01500800284 PG36 48,00 44,00 2,00
01500800285 PG42 54,00 50,00 2,00
01500800286 PG48 59,00 55,00 2,00

Wenn Sie sich für die Produktfamilie PRP interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

Die PRPRE-Kabelverschraubungen mit Lamellenspannsystem sind für eine sichere und zuverlässige Kabelbefestigung in anspruchsvollen Industrieumgebungen konzipiert. Sie sind mit <b>metrischem, PG-, GAS- und NPT-Gewinde</b> erhältlich und in den Farben <b>RAL 9005 (Schwarz), RAL 7001 und RAL 7035 (Grau)</b> verfügbar.<br><br>
Diese Kabelverschraubungen sind in zwei Hauptserien unterteilt, die jeweils auf unterschiedliche Anforderungen zugeschnitten sind:<br><br>
<b>Serie AA – Mit trapezförmigem Innengewinde (gegen unbeabsichtigtes Lösen)</b><br>
Hergestellt aus <b>Polyamid 6</b> mit <b>Neopren-Dichtung</b>.<br>
Betriebstemperaturbereich: <b>-40°C bis +100°C</b>.<br>
<b>Schutzart: IP68</b>.<br>
<b>Flammhemmend UL94-V2</b>.<br>
Zertifikate: <b>VDE (EN 62444), UL, c-UL-us, DNV</b>.<br>
<b>Trapezgewinde</b> verhindert ein unbeabsichtigtes Lösen zwischen Gehäuse und Überwurfmutter.<br>
Modelle in <b>Schwarz (RAL 9005)</b> sind <b>UV-beständig</b>.<br>
Mit <b>vorgeformten Dichtungsringen</b>, die als O-Ring fungieren.<br><br>
<b>Serie BB – Mit inneren Sicherheitshaken (vibrationssicher)</b><br>
Hergestellt aus <b>Polyamid 6</b> mit <b>Chloropren-Dichtung</b> und <b>integriertem O-Ring</b>.<br>
Betriebstemperaturbereich: <b>-20°C bis +100°C</b>, Spitzen bis <b>+150°C</b>.<br>
<b>Schutzart: IP66/IP68</b> (bis 5 bar) und <b>Typ 4X</b> (UL 50E).<br>
<b>Flammhemmend UL94-V2</b>.<br>
Zertifikate: <b>VDE (EN 62444), UL (UL 514B), CSA C22.2, DNV GL</b>.<br>
Mit <b>inneren Sicherheitshaken</b> für Vibrationsschutz.<br>
Mit <b>integrierten Dichtungsringen</b> an der Basis für bessere Dichtigkeit.<br><br>

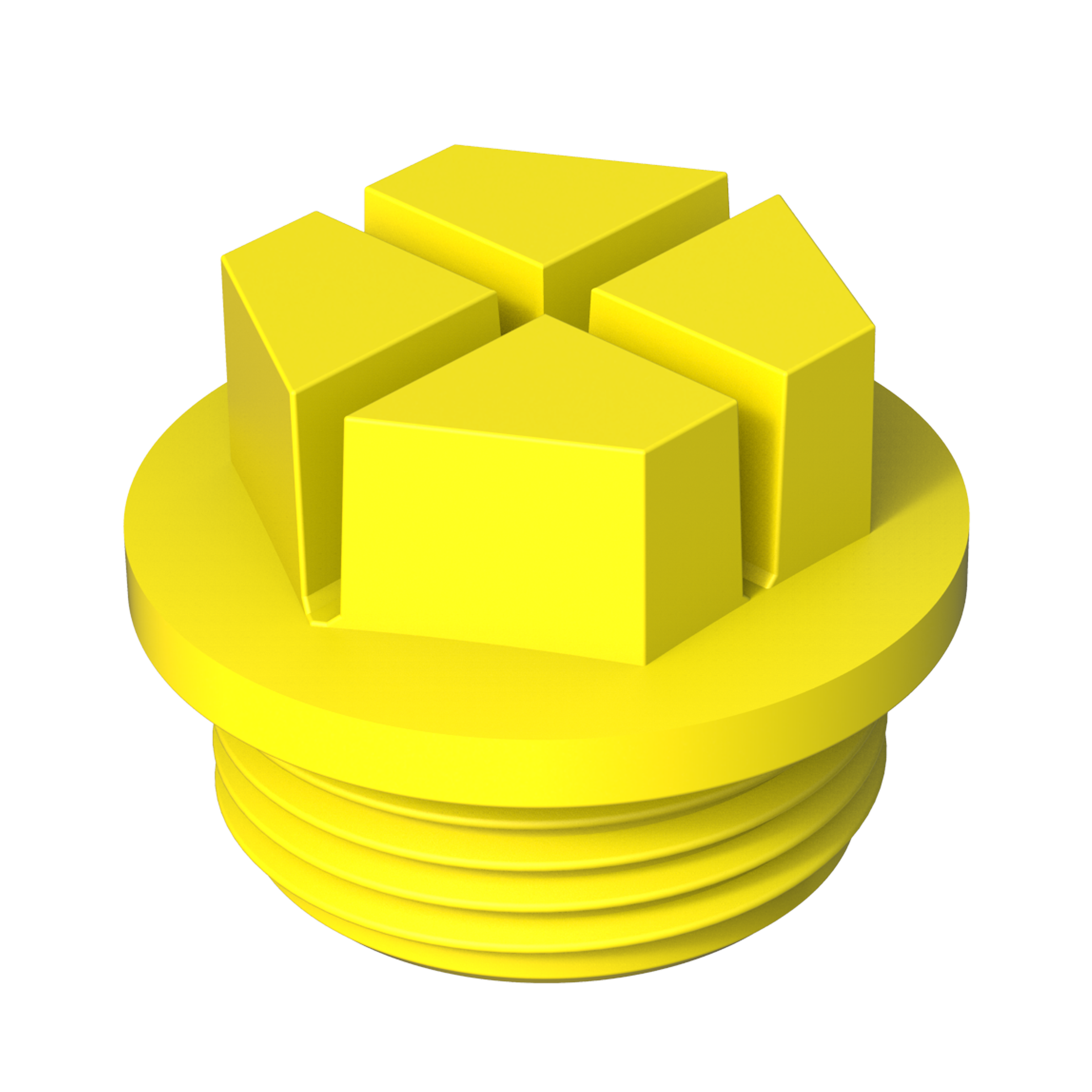

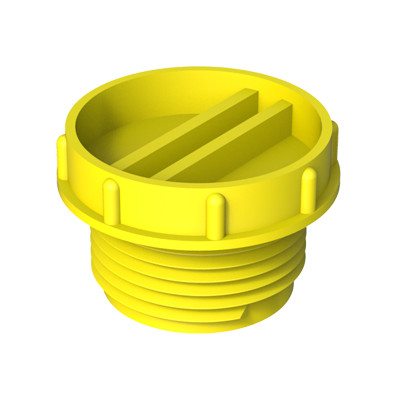

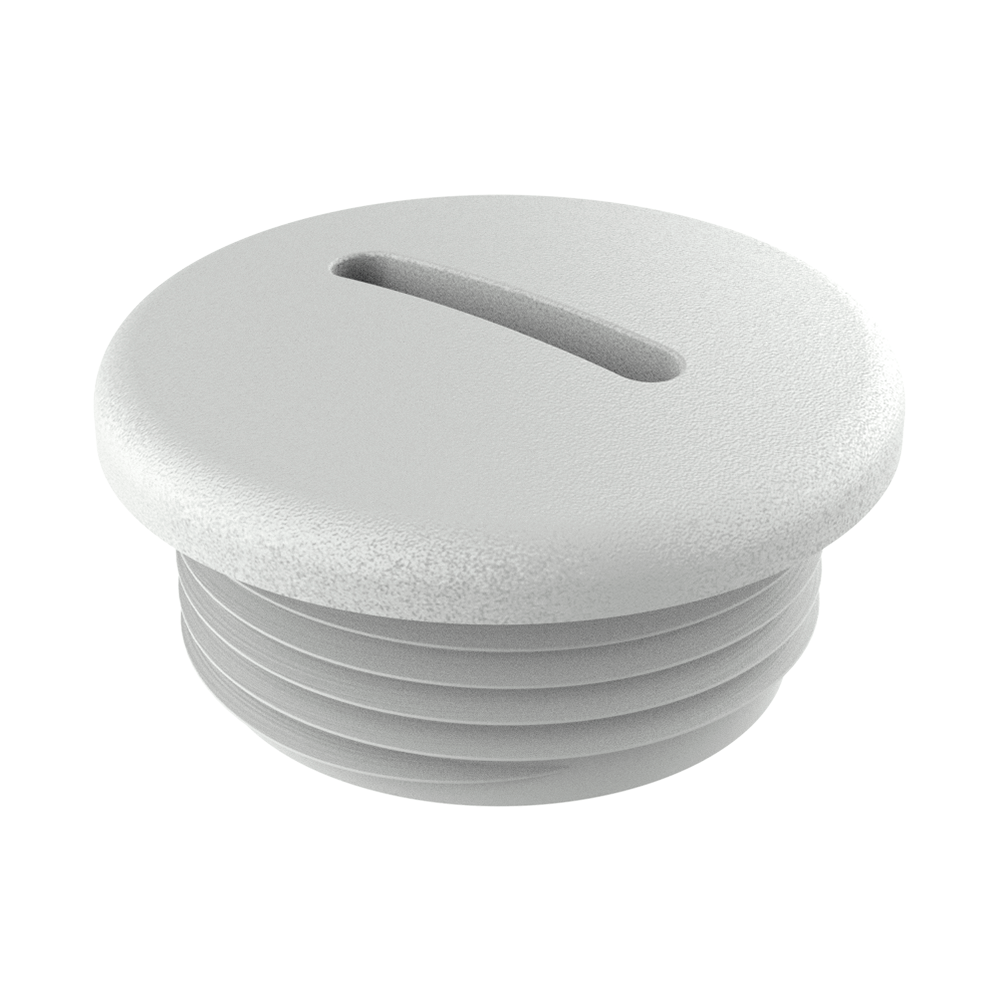

Beide Serien entsprechen der Norm <b>IEC/EN 62444</b> und garantieren eine robuste, langlebige und sichere Lösung für elektrische, mechanische und Außenanwendungen.   Diese Polystyrolgewindeschraube ist geeignet für metrisches und PG-Gewinde. Der Schlitzschraubenkopf ermöglicht das Fest- und Losschrauben mit einem Schraubendreher. Wenn Sie an einem zusätzlichem O-Ring zur Abdichtung interessiert sind, besuchen Sie bitte unsere Produktfamilie PRP.   Diese Polystyrolgewindeschraube ist geeignet für metrische- und PG-Gewinde. Der Schlitzschraubenkopf ermöglicht das Fest- und Losschrauben mit einem Schraubendreher. Wenn Sie an einem zusätzlichen O-Ring zur Abdichtung interessiert sind, besuchen Sie bitte unsere Produktfamilie PRP.   Dieser Gewindestopfen schützt effektiv Innengewinde in hydraulischen und pneumatischen Geräten während Beschichtungsprozessen oder beim Transport.  Wir empfehlen unseren Stopfen hergestellt aus PA6 für Hochtemperaturanwendungen (bis zu 80ºC). Einige Artikel können auf Anfrage mit einem O-Ring geliefert werden, bitte kontaktieren Sie uns hierzu.   Dieser Gewindestopfen schützt effektiv Innengewinde in hydraulischen und pneumatischen Geräten während Beschichtungsprozessen oder beim Transport.   Diese Dichtschraube schützt effektiv Innengewinde in hydraulischen und pneumatischen Geräten während Beschichtungsprozessen oder beim Transport. Wir empfehlen Dichtschrauben hergestellt aus PA6 für Hochtemperaturanwendungen (bis zu 80ºC). Einige Artikel können auf Anfrage mit einem O-Ring geliefert werden, bitte kontaktieren Sie uns hierzu.   Dieser Gewindestopfen schützt effektiv Innengewinde in hydraulischen und pneumatischen Geräten während Beschichtungsprozessen oder beim Transport. Er ist resistent gegen Hochtemperaturanwendungen (bis zu 80ºC). Einige Artikel können auf Anfrage mit einem O-Ring geliefert werden, bitte kontaktieren Sie uns hierzu.
