Unser runder, verstärkter Rohreinsatz erlaubt die schnelle Montage auf Nivellierfüßen. Er hat eine metallüberzogenes Messinggewinde, das während des Injektionsprozess eingefügt wird. Er ist auch für quadratische Rohre, JTPOA, erhältlich.

  Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

JTPU
JTPU

Referenz
Für Rohr
Rohrstärke
Metrisch (M)
D
d
L
H
Maximales Gewicht (Kgs.)



Mehr
Info.
01200100297 40 2,00 bis 3,00 M8 40,10 34,00 20,00 8,00 800
01200100298 40 2,00 bis 3,00 M10 40,30 33,90 28,00 8,00 800
01200100299 40 2,00 bis 3,00 M12 40,30 33,90 28,00 8,00 800
01200100308 48 1,50 M10 48,30 45,90 44,00 8,00 1.000
01200100309 48 1,50 M12 48,30 45,90 44,00 8,00 1.000
01200100310 48 1,50 M14 48,30 45,90 44,00 8,00 1.000
01200100311 48 1,50 M16 48,30 45,90 44,00 8,00 1.000
01200100312 48 1,50 M20 48,30 45,90 44,00 8,00 1.000
01200100321 60 1,50 M14 60,30 57,90 44,00 8,00 1.500
01200100322 60 1,50 M16 60,30 57,90 44,00 8,00 1.500
01200100323 60 1,50 M20 60,30 57,90 44,00 8,00 1.500
01200100324 60 1,50 M24 60,30 57,90 44,00 8,00 1.500
01200100317 60 2,00 M14 60,30 56,90 44,00 8,00 1.500
01200100318 60 2,00 M16 60,30 56,90 44,00 8,00 1.500
01200100319 60 2,00 M20 60,30 56,90 44,00 8,00 1.500
01200100320 60 2,00 M24 60,30 56,90 44,00 8,00 1.500
01200100313 60 2,50 M14 60,30 55,90 44,00 8,00 1.500
01200100314 60 2,50 M16 60,30 55,90 44,00 8,00 1.500
01200100315 60 2,50 M20 60,30 55,90 44,00 8,00 1.500
01200100316 60 2,50 M24 60,30 55,90 44,00 8,00 1.500

Wenn Sie sich für die Produktfamilie JTPU interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

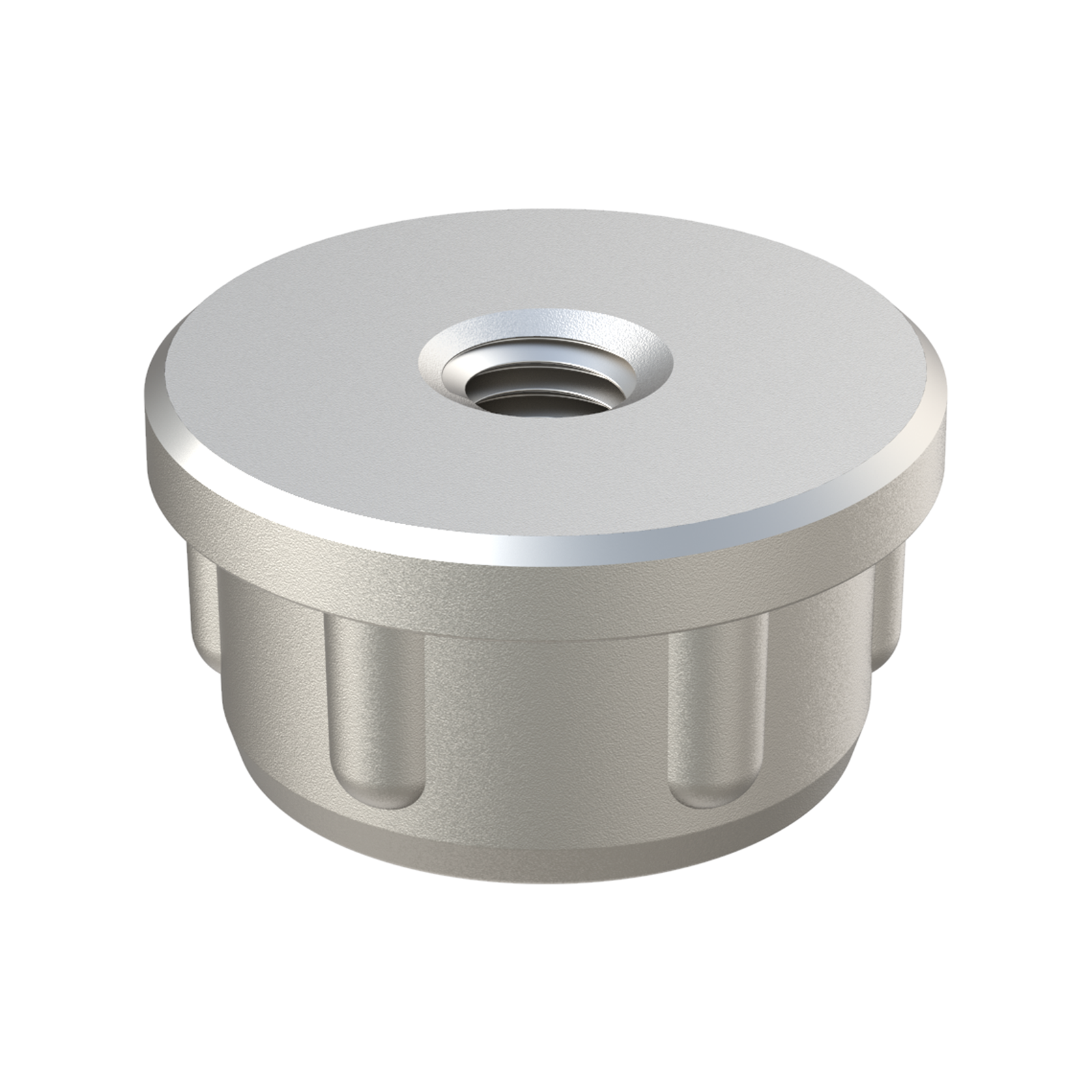

Unsere <b>verstärkte und gewindete</b> LJMR Rohreinsätze für Rundrohre werden aus <b>Legierung Zamak</b> hergestellt. <b>Typ 1</b>-Referenzen haben einen abgerundeten Kopf und innere Verstärkungsrippen, die dem Teil eine höhere Festigkeit verleihen, während <b>Typ 2</b> -Referenzen einen radiuslosen Kopf und keine inneren Verstärkungsrippen haben. <br><br> Verfügbar für: Vierkantrohre: <b><a href=' https://www.iscsl.de/zinkdruckguss-buchsen-fur-vierkantrohre/ljm//'target='_top'>LJM</a></b> / Rechteckrohre: <b><a href=' https://www.iscsl.de/rechteckiger-verstarkter-rohreinsatz-mit-gewinde/ljmz/'target='_top'>LJMZ</a></b> / Ovalrohre: <b><a href='https://www.iscsl.de/zinkdruckguss-buchsen-fur-ovalrohre/ljmo/'target='_top'>LJMO</a></b>   Unser Schwerlastfuß hat eine verstärkte für 15º kippbare Basis, die Gewicht von bis zu 1.300 Kg widersteht. Er wurde entworfen für Anwendungen, die eine gute Oberfläche und gute mechanische Eigenschaften benötigen. <br> Das Standardprodukt ist aus Edelstahl Typ 304 gefertigt und kann auf Anfrage auch in Typ 316 gefertigt werden. Auch mit Anti-Rutsch-Unterlage aus TPV.   Unsere LHVL-Nivellierfüße aus verzinktem Stahl wurden für den Einsatz in <b>Maschinenanwendungen</b> entwickelt und tragen eine Last von bis zu <b>30.000 N</b>. Die Lastwerte werden unter statischen Bedingungen und bei halber Schraubenlänge berechnet. Bei Vibrationen oder dynamischen Belastungen sind diese Werte zu reduzieren.<br> Die Basis verfügt über <b>4 Löcher</b> mit einem Durchmesser von 12,50 mm zur Bodenbefestigung. Das Gewinde hat zudem eine <b>Neigung von 8º</b>, um Bodenunebenheiten auszugleichen.<br> Jede Referenz ist mit einer <b>rutschfesten Basis aus vulkanisiertem NBR-Gummi, 80 Shore</b> erhältlich. Diese Basis kann zur Nutzung der Befestigungslöcher gebohrt werden.<br> Wir bieten auch eine <b>Sechskantmutter zur Fixierung der Achse und Vermeidung von Neigungen</b> an. Diese Option ist nur bei Varianten ohne rutschfeste Basis (Typ 1) verfügbar. Bitte kontaktieren Sie unseren Vertrieb, wenn Sie interessiert sind.   Unsere LHVL-Nivellierfüße aus verzinktem Stahl wurden für den Einsatz in <b>Maschinenanwendungen</b> entwickelt und tragen eine Last von bis zu <b>30.000 N</b>. Die Lastwerte werden unter statischen Bedingungen und bei halber Schraubenlänge berechnet. Bei Vibrationen oder dynamischen Belastungen sind diese Werte zu reduzieren.<br> Die Basis verfügt über <b>4 Löcher</b> mit einem Durchmesser von 12,50 mm zur Bodenbefestigung. Das Gewinde hat zudem eine <b>Neigung von 8º</b>, um Bodenunebenheiten auszugleichen.<br> Jede Referenz ist mit einer <b>rutschfesten Basis aus vulkanisiertem NBR-Gummi, 80 Shore</b> erhältlich. Diese Basis kann zur Nutzung der Befestigungslöcher gebohrt werden.<br> Wir bieten auch eine <b>Sechskantmutter zur Fixierung der Achse und Vermeidung von Neigungen</b> an. Diese Option ist nur bei Varianten ohne rutschfeste Basis (Typ 1) verfügbar. Bitte kontaktieren Sie unseren Vertrieb, wenn Sie interessiert sind.   Unsere Nivellierfüße JTPP verfügen über eine verstärkte Basis mit einer maximalen Neigung von <b>15º</b>. Sie tragen Lasten bis zu <b>14.500 N</b>.<br><br>Der Nivellierfuß ist für Anwendungen konzipiert, bei denen ein gutes Finish und gute mechanische Eigenschaften erforderlich sind. Er kann mit <b>rutschfester Basis</b> geliefert werden.<br><br>Die Standardversion besteht aus <b>Edelstahl Typ 304</b>, auf Wunsch auch in Typ 316 erhältlich.
