Unsere verstärkte und gewindete LJM Rohreinsätze für Vierkantrohre werden aus Legierung Zamak hergestellt. Typ 1-Referenzen haben einen abgerundeten Kopf und innere Verstärkungsrippen, die dem Teil eine höhere Festigkeit verleihen, während Typ 2 -Referenzen einen radiuslosen Kopf und keine inneren Verstärkungsrippen haben.

Verfügbar für: Rundrohre: LJMR / Rechteckrohre: LJMZ / Ovalrohre: LJMO

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

LJM
LJM

Referenz
Für Rohr
Rohrstärke
Metrisches Gewinde (M)
H
L
Typ
Maximales Gewicht (Kgs.)



Mehr
Info.
03200800000 25 x 25 1,50 M10 5,00 15,00 2 600
00300400396 25 x 25 1,50 M10 5,00 17,50 1 1.000
02300500055 25 x 25 2,00 M8 5,00 17,40 1 1.000
00300400397 25 x 25 2,00 M10 4,80 15,00 1 1.000
03200800001 25 x 25 2,00 M10 5,00 15,00 2 600
03200800002 30 x 30 1,50 M10 5,00 14,75 2 800
00300400398 30 x 30 1,50 M10 5,00 17,30 1 1.000
03200800003 30 x 30 2,00 M10 5,00 15,00 2 800
00300400400 30 x 30 2,00 M10 5,00 17,40 1 1.000
03200800005 30 x 30 2,00 M12 5,00 15,00 2 800
03200800004 30 x 30 2,50 M10 5,00 15,00 2 800
00300400402 30 x 30 2,50 M10 5,00 17,50 1 1.000
03200800006 40 x 40 1,50 M10 5,00 15,00 2 500
00300400401 40 x 40 1,50 M10 5,00 17,30 1 1.000
03200800008 40 x 40 2,00 M10 5,00 14,75 2 500
00300400403 40 x 40 2,00 M10 5,00 17,40 1 1.000
00300400404 40 x 40 2,50 M10 5,00 17,40 1 1.000

Wenn Sie sich für die Produktfamilie LJM interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

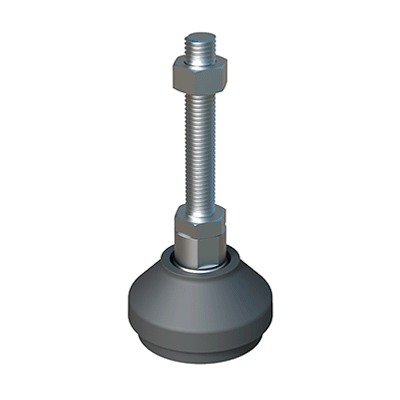

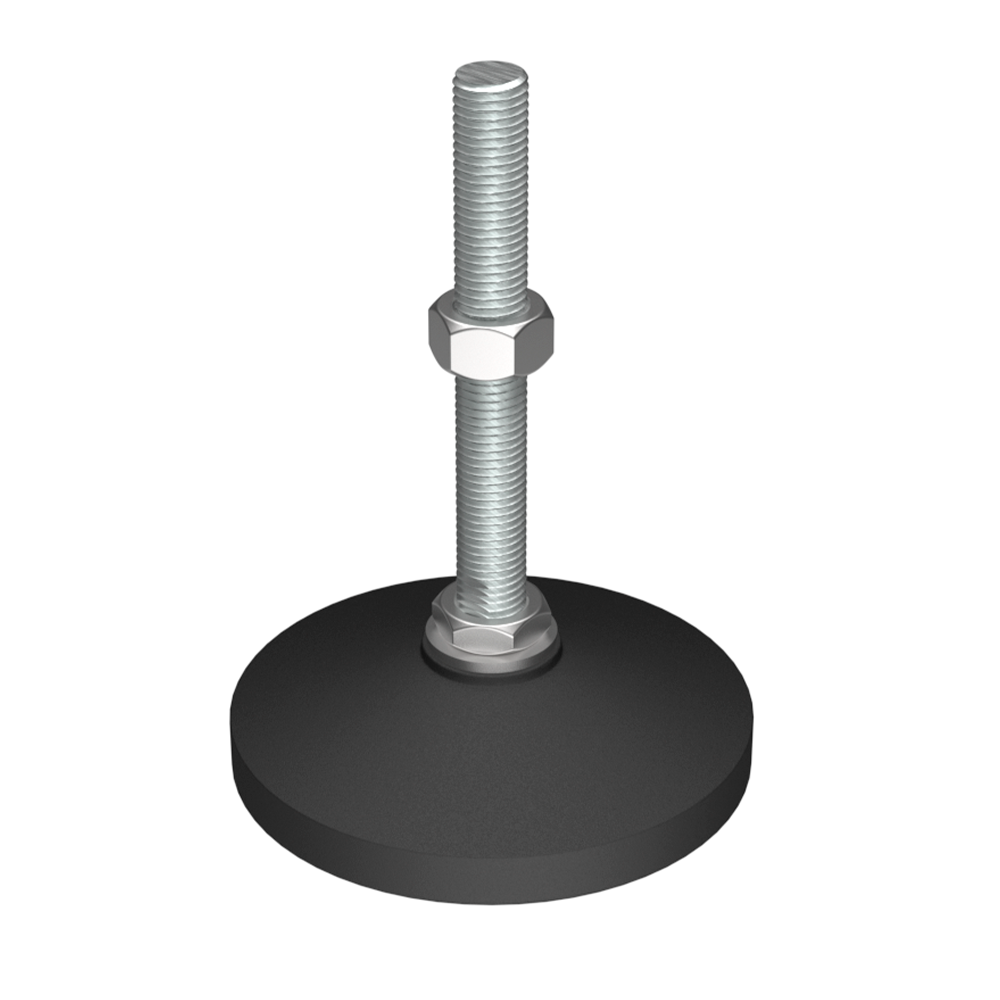

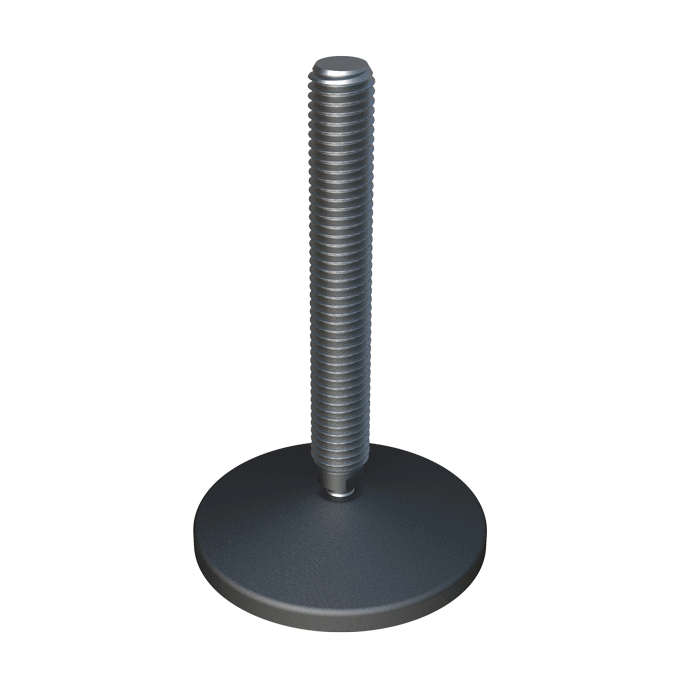

Unser Schwerlastfuß hat eine verstärkte für 15º kippbare Basis, die Gewicht von bis zu 1.300 Kg widersteht. Er wurde entworfen für Anwendungen, die eine gute Oberfläche und gute mechanische Eigenschaften benötigen. <br> Das Standardprodukt ist aus Edelstahl Typ 304 gefertigt und kann auf Anfrage auch in Typ 316 gefertigt werden. Auch mit Anti-Rutsch-Unterlage aus TPV.   Unsere Nivellierfüße JTPS verfügen über eine verstärkte Basis, die eine Belastung von bis zu <b>29430 N</b> aushält.<br><br>Der Nivellierfuß wurde für Anwendungen entwickelt, bei denen eine gute Optik und hohe mechanische Eigenschaften erforderlich sind. Er kann mit einer <b>rutschfesten Basis</b> geliefert werden.<br><br>Die Standardausführung besteht aus <b>Edelstahl Typ 304</b>, auf Anfrage auch in Typ 316 erhältlich.   Unsere Nivellierfüße JTPV verfügen über eine verstärkte Basis mit einer maximalen Neigung von <b>15º</b>. Sie tragen Lasten bis zu <b>26.487 N</b>.<br><br>Der Nivellierfuß ist für Anwendungen ausgelegt, bei denen ein gutes Finish und gute mechanische Eigenschaften erforderlich sind. Die Fußbasis ist <b>rutschfest</b>.<br><br>Die Standardversion besteht aus <b>Edelstahl Typ 304</b>, auf Anfrage auch in Typ 316 erhältlich.   Unsere Nivellierfüße JTPV verfügen über eine verstärkte Basis mit einer maximalen Neigung von <b>15º</b>. Sie tragen Lasten bis zu <b>26.487 N</b>.<br><br>Der Nivellierfuß ist für Anwendungen ausgelegt, bei denen ein gutes Finish und gute mechanische Eigenschaften erforderlich sind. Die Fußbasis ist <b>rutschfest</b>.<br><br>Die Standardversion besteht aus <b>Edelstahl Typ 304</b>, auf Anfrage auch in Typ 316 erhältlich.   Die JTPOA-Vierkantrohrverbinder bestehen aus <strong>glasfaserverstärktem Polyamid</strong> (PA6630% GF), einem Material, das <em>hervorragende Beständigkeit</em> bietet. Die <em>Muttern</em> ihrerseits bestehen aus <strong>vernickeltem Messing</strong> (NB) und <strong>Edelstahl 304</strong> (SS).<br /><br />Diese Verbinder sind ideal für Anwendungen, die das Tragen hoher Gewichte erfordern, da sie Widerstände von <em>560 bis fast 1.000 Kilogramm</em> aushalten.<br>   Unser Gewinderohreinsatz ist aus ZCS hergestellt. Er ist auch erhältlich für rechteckige Rohre, bitte besuchen Sie hierzu unsere Produktfamilie LJMSZ.
