Schnellinstallations kabeldurchfuhrung

Unsere Kabelverschraubung PRPRA wird durch leichten Druck montiert, ohne Kontermutter und ohne Gewindebohrungen, wodurch die Montagezeit gegenüber Standard-Kabelverschraubungen reduziert wird.

Die Konstruktion ermöglicht die Kombination verschiedener Kabelbereiche mit geeigneter Unterstützung und Schutz. Gefertigt aus Polyamid 6 (PA6), verfügt sie über einen Dichtungs-O-Ring aus Chloropren (CR) und ist UV-beständig. Die Demontage muss mit dem Spezialwerkzeug MHPRP erfolgen, das der Verpackung beiliegt und auch separat erhältlich ist.

· Dichtheit: IP 66 / IP 68, Type 4X (UL 50E)
· Montage: Bohrungen von 12 bis 40 mm; Panel von 0,50 bis 4,00 mm
· Temperatur: -20°C / +100°C; kurzzeitig -30°C / +150°C
· Normen: VDE, UL, CSA, DNV; UL94V2

Erhältlich mit metrischem oder PG-Gewinde je nach Ausführung, in Hellgrau RAL 7035, Dunkelgrau RAL 7001 und Schwarz RAL 9005. Auf Anfrage mit Mindestabnahme: Blau RAL 5015, Weiß RAL 9003 und Rot RAL 3020.

Für den provisorischen Verschluss von Kabelverschraubungen kann der Verschlussstopfen DTPB verwendet werden, der während der Montage, des Transports oder bei Nichtgebrauch vor Staub und Spritzwasser schützt.

Zeichnungen PDF:
UL94: V2
IP: 68
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

Referenz	Paneelloch	Max. Paneeldicke	Kabelbereich (d)	L	D	L1	D1	SW					Mehr Info.

02001002026	12,20 bis 12,40	0,50 bis 4,00	2,00 bis 6,50	38,10	20,90	9,00	11,90	15
02001002027	12,20 bis 12,40	0,50 bis 4,00	3,00 bis 6,50	38,10	20,90	9,00	11,90	15
02001002028	16,20 bis 16,40	0,50 bis 4,00	3,00 bis 6,50	39,10	23,90	9,20	15,00	19
02001002029	16,20 bis 16,40	0,50 bis 4,00	4,00 bis 8,00	39,10	23,90	9,20	15,00	19
02001002030	16,20 bis 16,40	0,50 bis 4,00	3,00 bis 10,00	44,50	26,50	9,00	15,90	22
02001002031	16,20 bis 16,40	0,50 bis 4,00	5,00 bis 10,00	44,50	26,50	9,00	15,90	22
02001002032	20,20 bis 20,40	0,50 bis 4,00	3,00 bis 13,00	43,50	30,30	9,00	19,90	25
02001002033	20,20 bis 20,40	0,50 bis 4,00	5,00 bis 12,00	43,50	30,30	9,00	19,90	24
02001002034	20,20 bis 20,40	0,50 bis 4,00	6,00 bis 12,00	43,50	30,30	9,00	19,90	24
02001002035	20,20 bis 20,40	0,50 bis 4,00	7,00 bis 13,00	43,50	30,30	9,00	19,90	25
02001002036	25,20 bis 25,40	0,50 bis 4,00	8,00 bis 17,00	45,50	36,30	9,00	24,90	29
02001002037	25,20 bis 25,40	0,50 bis 4,00	11,00 bis 17,00	45,50	36,30	9,00	24,90	29
02001002038	32,20 bis 32,40	0,50 bis 4,00	11,00 bis 21,00	51,50	43,20	9,00	31,90	36
02001002039	32,20 bis 32,40	0,50 bis 4,00	15,00 bis 21,00	51,50	43,20	9,00	31,90	36
02001002040	40,20 bis 40,40	0,50 bis 4,00	16,00 bis 28,00	58,00	55,20	13,20	39,90	46
02001002041	40,20 bis 40,40	0,50 bis 4,00	19,00 bis 28,00	58,00	55,20	13,20	39,90	46

Wenn Sie sich für die Produktfamilie PRPRA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

<p>Unser <b>Werkzeug MHPRP</b> wurde für die Demontage der Kabelverschraubungen <a href='https://www.iscsl.de/schnellinstallations-kabeldurchfuhrung/prpra/'><b>PRPRA</b></a> (Kunststoff) und <a href='https://www.iscsl.de/metall-kabelverschraubung-zur-schnellmontage/prpac/'><b>PRPAC</b></a> (Metall) entwickelt, die mit einem innovativen Rastbefestigungssystem ausgestattet sind und weder eine Gegenmutter noch Gewindebohrungen benötigen.</p>

<p>Es eignet sich besonders für Demontagearbeiten in Installationen mit beengten Platzverhältnissen oder eingeschränktem Zugang zur Rückseite der Konstruktion.</p>

<p>· <b>Material:</b> PA6 (Polyamid 6)<br>· <b>Kompatibel mit:</b> PRPRA und PRPAC</p>

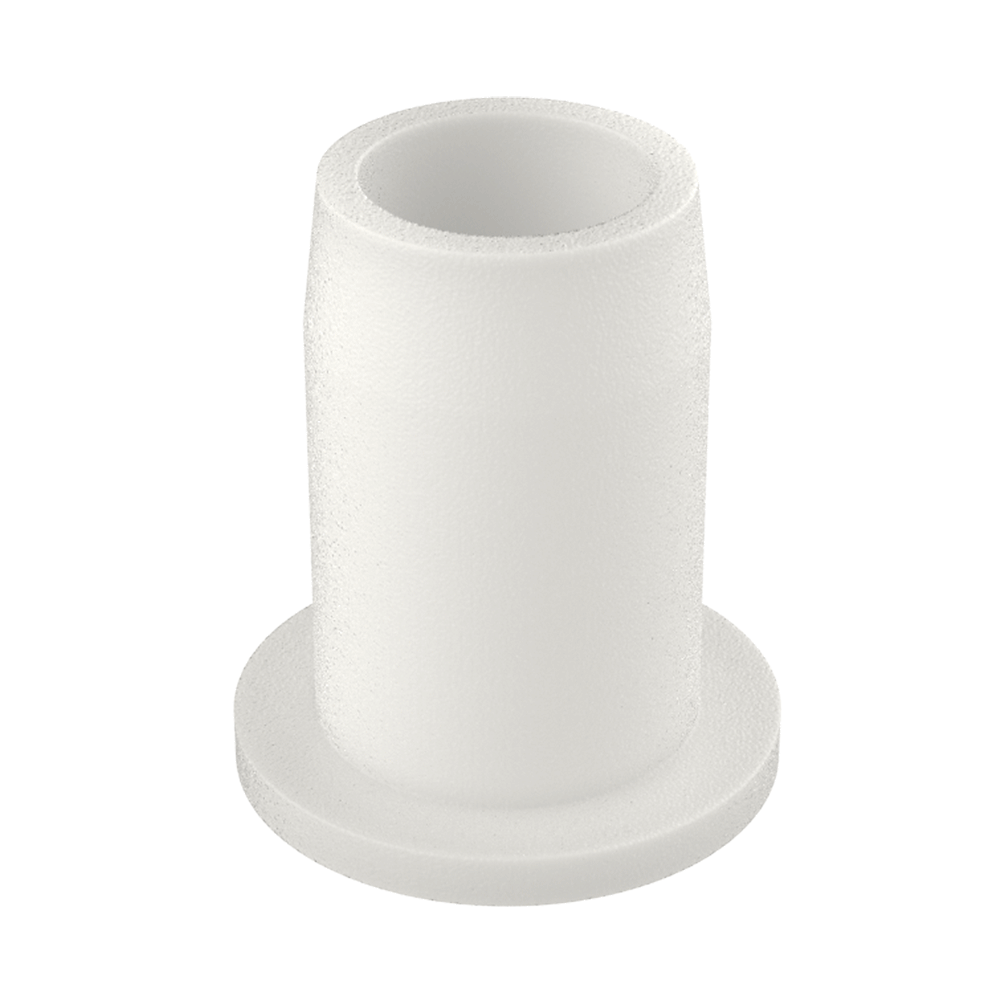

<p>Unsere <b>Verschlussstopfen DTPB</b> aus <b>Polyethylen niedriger Dichte (LDPE)</b> sind für den provisorischen Verschluss von Kabelverschraubungen ausgelegt und bieten eine schnelle sowie zuverlässige Lösung zum Schutz von Installationen während der Montage, des Transports oder wenn die Kabelverschraubung nicht verwendet wird.</p>

<p>Die <b>Druckmontage</b> verschließt die Öffnung im Kopf der Kabelverschraubung und schützt vor dem Eindringen von Staub sowie Spritzwasser. In Verbindung mit einer Lamellen-Kabelverschraubung erhöht das Anziehen des Verschraubungskopfes den Anpressdruck des Stopfens und verbessert die Dichtwirkung.</p>

<p>· <b>Material:</b> Polyethylen niedriger Dichte (LDPE)<br>· <b>Farbe:</b> Natur<br>· <b>Betriebstemperatur:</b> -40 °C bis +60 °C<br>· <b>Montage:</b> Druckmontage</p>

<p><i>Dieser Stopfen ist für unser gesamtes Sortiment an Kabelverschraubungen geeignet. Für die richtige Auswahl sollte der Durchmesser D1 möglichst nahe am maximalen Kabeldurchmesser der Kabelverschraubung liegen, um einen sicheren Verschluss und eine optimale Abdichtung zu gewährleisten.</i></p>
