Unsere Ausgleichsschraube mit Sechskantbasis hat eine Kerbe in der Basis, durch die eine Montage mit einem Inbusschlüssel möglich ist.

Material: PA6 - ZCS
Standardfarben: Schwarz / Hergestellbare RAL-Farben
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Zeichnungen PDF:


Referenz
Metrisches Gewinde (M)
H
Nutzbare Gewindelänge
SW
L
A

PDF
3D IGS
Hinzufügen
00301200549 M8 20,00 16,00 19,00 8,00 8 x 5
00301200550 M8 30,00 26,00 19,00 8,00 8 x 5
00301200551 M8 40,00 36,00 19,00 8,00 8 x 5
00301200552 M8 50,00 46,00 19,00 8,00 8 x 5
00301200553 M8 20,00 16,00 27,00 8,00 8 x 5
00301200554 M8 30,00 26,00 27,00 8,00 8 x 5
00301200555 M8 40,00 36,00 27,00 8,00 8 x 5
00301200556 M8 50,00 46,00 27,00 8,00 8 x 5
00301200557 M10 20,00 14,00 27,00 8,00 8 x 3
00301200558 M10 30,00 24,00 27,00 8,00 8 x 3
00301200559 M10 40,00 34,00 27,00 8,00 8 x 3
00301200560 M10 50,00 44,00 27,00 8,00 8 x 3

Wenn Sie sich für die Produktfamilie LLS interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

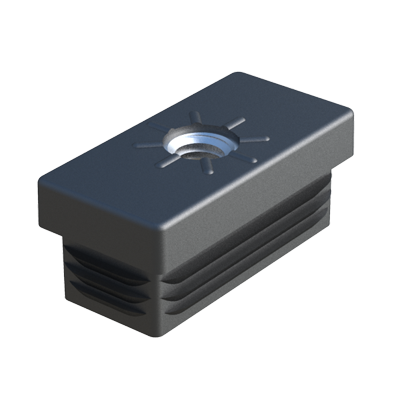

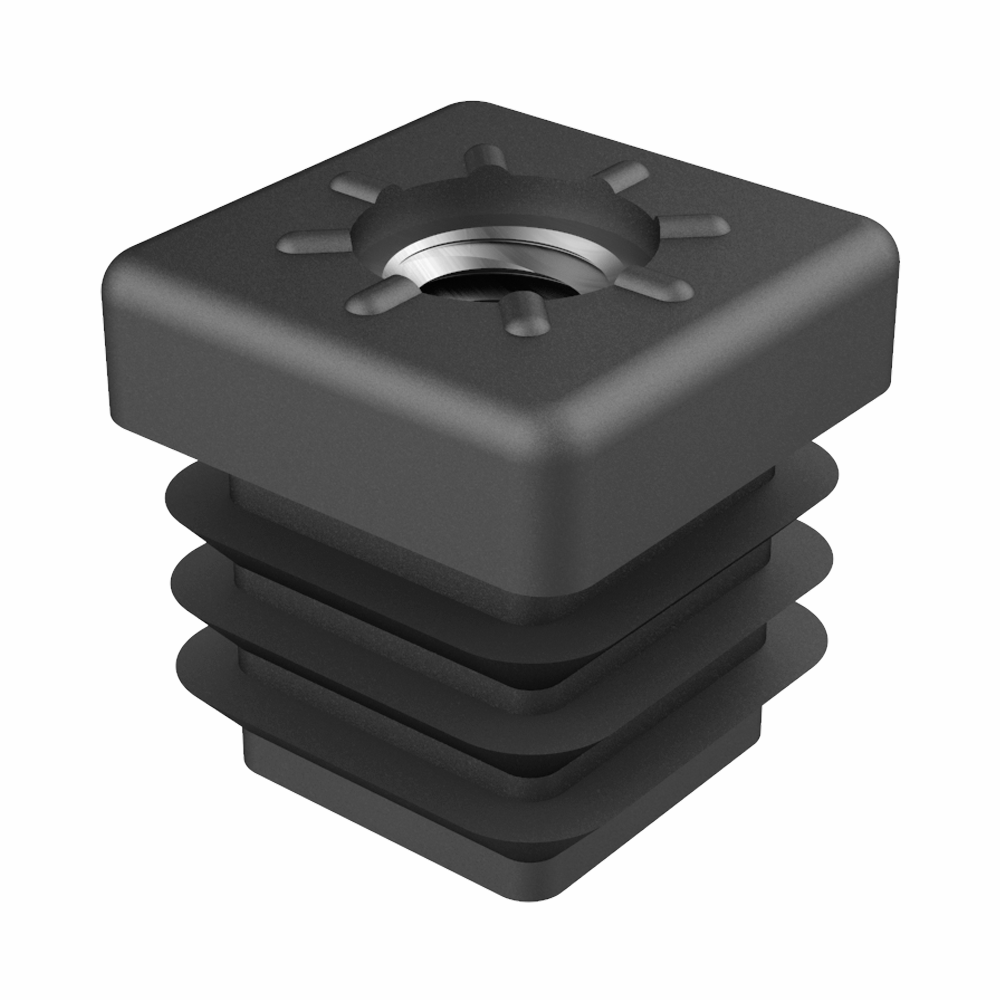

Unser Rohreinsatz wurde aus einer Zamak-Legierung hergestellt für rechteckige Rohre. Er ist auch für runde Rohre: LJMR, quadratische Rohre: LJM und für ovale Rohre: LJMO erhältlich.   Unser quadratischer verstärkter Rohreinsatz hat eine Sechskantmutter, die während des Injektionsprozesses eingesetzt wurde. Der Rohreinsatz hat eine exzellente Oberfläche und eine gute Resistenz. Er passt zu unseren verstellbaren Füßen, bitte besuchen Sie unsere Sektion: Verstellbare Füße.   Unser Rohreinsatz ist verstärkt, folglich wurde er für Schwerlastanwendungen entworfen. Sein Gewinde ist aus Metall.   Unser Gewinderohreinsatz ist aus ZCS hergestellt. Er ist auch erhältlich für rechteckige Rohre, bitte besuchen unsere Produktfamilie: LJMSZ.   Unser geriffelter Einsatz für quadratische Rohre hat eine Metallmutter, die während des Injektionsprozess eingefügt wurde. Er ist auch erhältlich für rechteckige Rohre: LJZ, runde Rohre: LJRL und dreieckige Rohre: LJZZ. Teile mit größerer h Abmessung (Muttereinsatzhöhe), sind empfohlen für Hochleistungsanwendungen.   Unser geriffelter Einsatz für rechteckige Rohre hat eine Metallmutter, die während des Injektionsprozesses eingesetzt wurde. Er ist auch für quadratische Rohre: LJ, runde Rohre: LJRL und dreieckige Rohre: LJZZ erhältlich. Er ist geeignet für unsere verstellbaren Füße.
