Beschreibung und Eigenschaften
Unsere offene Kabeltülle HYPFA ermöglicht eine schnelle Montage, auch wenn Kabel oder Schläuche bereits installiert sind. Dank des seitlichen Einführungsbereichs und der flexiblen Konstruktion kann sie in vorhandene Bohrungen eingesetzt werden, ohne die Verkabelung zu demontieren.
Gefertigt aus PA66 (Polyamid 66) in Schwarz, bietet sie eine hohe chemische Beständigkeit, gute elektrische Eigenschaften, mechanischen Schutz, Isolierung und Vibrationsdämpfung.
· Betriebstemperatur: bis +105 °C
· Entflammbarkeit: UL94-V2, flammhemmend und selbstverlöschend
· Bohrungsdurchmesser: von 12,7 mm bis 38,10 mm
· Befestigung: Verankerungszähne zur Anpassung an die Materialstärke
Auf Anfrage auch in Weiß oder anderen Farben gemäß Muster erhältlich. Kontaktieren Sie uns für weitere Informationen. Produkt entspricht den Anforderungen von UL (Underwriters’ Laboratories) und ist von der CSA (Canadian Standards Association) zertifiziert.
Produktbilder und technische Zeichnungen

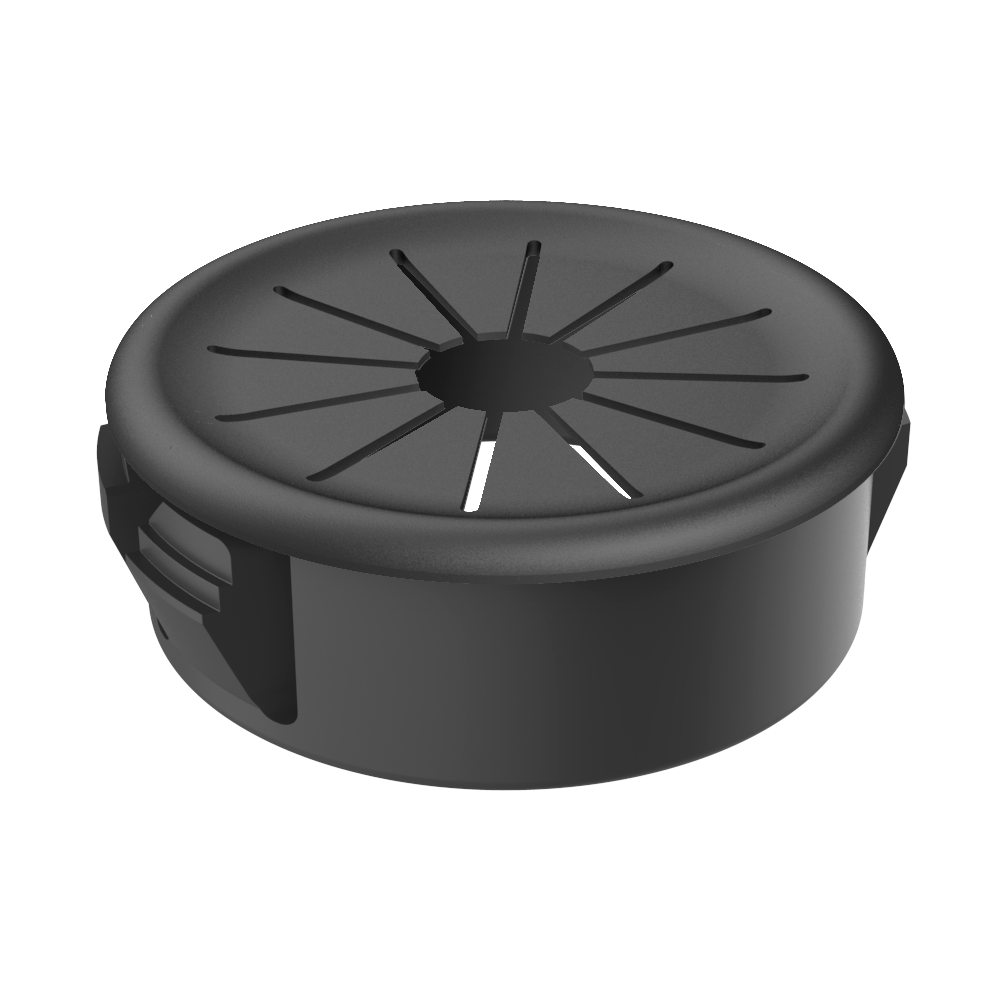

Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Universelle Kabeldurchführung
| Referenz | Lochabmessung |
Wanddicke |
Max. Kabeldurchmesser (d) |
D |
L |
H |
Mehr Info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01012000144 | 12,70 | 3,20 | 7,60 | 14,40 | 9,60 | 1,10 | |||||||
| 01012000145 | 15,90 | 3,20 | 11,10 | 18,20 | 10,00 | 1,30 | |||||||
| 01012000146 | 19,00 | 3,20 | 12,70 | 20,60 | 10,00 | 1,30 | |||||||
| 01012000147 | 22,20 | 3,20 | 14,30 | 23,40 | 10,00 | 1,40 | |||||||
| 01012000148 | 25,40 | 3,20 | 19,10 | 27,00 | 10,00 | 1,40 | |||||||
| 01012000149 | 27,80 | 3,20 | 20,60 | 30,20 | 10,15 | 1,65 | |||||||
| 01012000170 | 31,80 | 3,20 | 23,80 | 37,60 | 10,30 | 1,80 | |||||||
| 01012000150 | 34,90 | 3,20 | 25,40 | 37,60 | 10,30 | 1,80 | |||||||
| 01012000151 | 38,10 | 3,20 | 26,90 | 39,60 | 10,70 | 2,00 |
