2-Rohr-Scharnierverbinder mit Muttergehäuse THCLQ

Beschreibung und Eigenschaften

Unser Gelenkverbinder THCLQ ermöglicht die Verbindung von 2 Vierkantrohren in unterschiedlichen Positionen durch ein mehrteiliges System zur Winkelverstellung.

Das Gelenksystem bietet zwei stufenlose Einstellbereiche: von 0° bis 190° oder von 45° bis 200°, abhängig von den Eigenschaften des Systems. Der Verbinder verfügt über 2 konische Kammern zur Aufnahme von Sechskantmuttern. Hierfür müssen die Rohrprofile an der entsprechenden Stelle gebohrt werden.

Das Gelenksystem bietet zwei Betriebsarten:

Typ 1: Freie Drehbewegung.

Typ 2: Drehbewegung mit 15° Innenverzahnung.

Das Gehäusematerial kann je nach Referenz aus PA6 (Polyamid 6) oder PA6GF30 (Polyamid 6 + 30 % Glasfaser) bestehen. Die Glasfaserverstärkung in den PA6GF30-Versionen erhöht die Steifigkeit sowie die Maß- und Temperaturbeständigkeit.

Sollte die gewünschte Abmessung oder eine andere Spezifikation nicht in unserem Standardprogramm enthalten sein, wenden Sie sich bitte an unser Vertriebsteam.

*Die Referenz 02300400165 wird unmontiert geliefert.

Technische Dokumentation und Konformität

Zeichnungen PDF
UL94
IP
RoHS
Abmessungen angezeigt inMillimeter
Video

Produktbilder und technische Zeichnungen

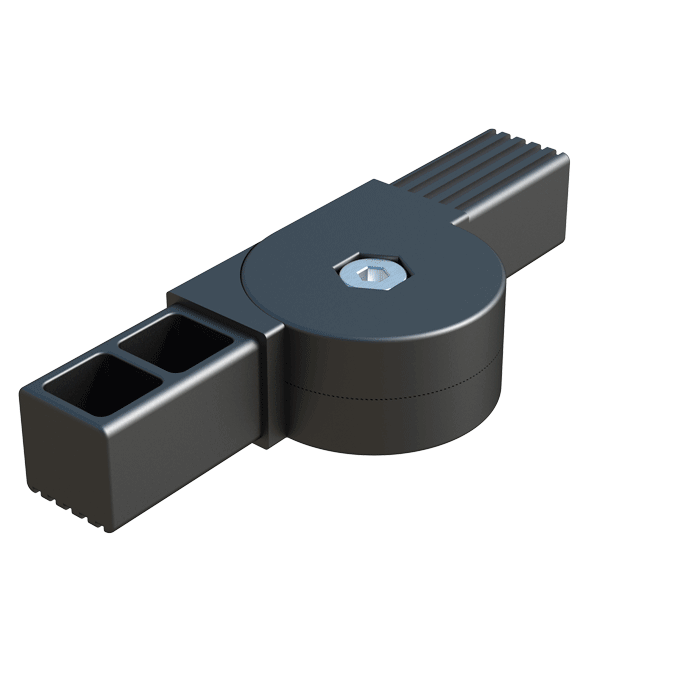

Produktansicht

Technische Zeichnung

Video

Artikelnummern und Abmessungen: 2-Rohr-Scharnierverbinder mit Muttergehäuse

Referenz	Für Rohr	Rohrdicke	L	Winkel (A) [Typ]	Mutter-Platz (SW) / Metrisch (M)								Mehr Info.

02300400172	20 x 20	1,50	35,00	0º bis 190º [1]	SW 10
02300400174	25 x 25	1,50	38,00	0º bis 190º [1]	SW 13
02300400173	25 x 25	1,50	38,00	45º bis 195º [2]	SW 13
02300400164	30 x 30	2,00	41,00	0º bis 190º [1]	SW 13
02300400165	30 x 30	2,00	41,00	0º bis 190º [1]	SW 13
02300400163	30 x 30	2,00	41,00	45º bis 200º [1]	SW 13
