Unsere Sechskant-Feststellmutter wurde entworfen um auf eine Vielzahl von Gewindegrößen zu passen und eine große Bandbreite an Anwendungen ausführen zu können. Sie kann zusammen mit Kabeldurchführungen eingesetzt werden. Nylonmuttern sind haltbar, nicht leitend und rostbeständig.

Zeichnungen PDF:
UL94:   HB
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

PRTUE
PRTUE

Referenz
Metrisches Gewinde
A
B



Mehr
Info.
01500800061 M12 5,50 17,00
01500800062 M16 5,50 22,00
01500800063 M20 5,80 24,00
01500800064 M25 7,00 32,00
01500800065 M32 7,00 41,00
01500800066 M40 7,00 50,00
01500800067 M50 8,50 60,00
01500800068 M63 8,00 75,00
01500800051 PG 7 5,00 19,00
01500800052 PG 9 5,50 22,00
01500800053 PG 11 6,00 24,00
01500800054 PG 13,5 6,00 27,00
01500800055 PG 16 6,50 30,00
01500800056 PG 21 7,00 36,00
01500800057 PG 29 7,50 46,00
01500800058 PG 36 8,00 60,00
01500800059 PG 42 8,00 65,00
01500800060 PG 48 8,00 70,00

Wenn Sie sich für die Produktfamilie PRTUE interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

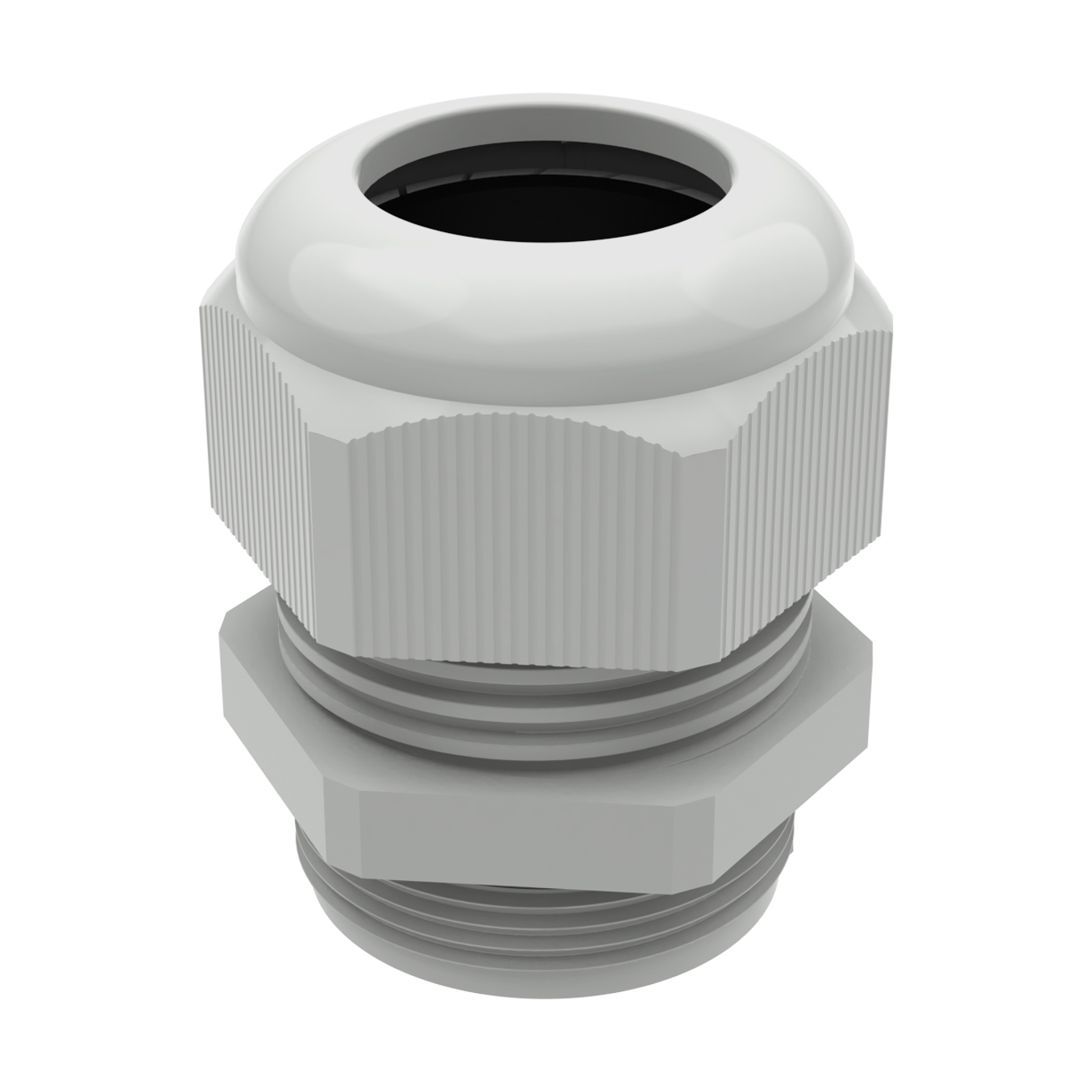

Die PRPRE-Kabelverschraubungen mit Lamellenspannsystem sind für eine sichere und zuverlässige Kabelbefestigung in anspruchsvollen Industrieumgebungen konzipiert. Sie sind mit <b>metrischem, PG-, GAS- und NPT-Gewinde</b> erhältlich und in den Farben <b>RAL 9005 (Schwarz), RAL 7001 und RAL 7035 (Grau)</b> verfügbar.<br><br> Diese Kabelverschraubungen sind in zwei Hauptserien unterteilt, die jeweils auf unterschiedliche Anforderungen zugeschnitten sind:<br><br> <b>Serie AA – Mit trapezförmigem Innengewinde (gegen unbeabsichtigtes Lösen)</b><br> Hergestellt aus <b>Polyamid 6</b> mit <b>Neopren-Dichtung</b>.<br> Betriebstemperaturbereich: <b>-40°C bis +100°C</b>.<br> <b>Schutzart: IP68</b>.<br> <b>Flammhemmend UL94-V2</b>.<br> Zertifikate: <b>VDE (EN 62444), UL, c-UL-us, DNV</b>.<br> <b>Trapezgewinde</b> verhindert ein unbeabsichtigtes Lösen zwischen Gehäuse und Überwurfmutter.<br> Modelle in <b>Schwarz (RAL 9005)</b> sind <b>UV-beständig</b>.<br> Mit <b>vorgeformten Dichtungsringen</b>, die als O-Ring fungieren.<br><br> <b>Serie BB – Mit inneren Sicherheitshaken (vibrationssicher)</b><br> Hergestellt aus <b>Polyamid 6</b> mit <b>Chloropren-Dichtung</b> und <b>integriertem O-Ring</b>.<br> Betriebstemperaturbereich: <b>-20°C bis +100°C</b>, Spitzen bis <b>+150°C</b>.<br> <b>Schutzart: IP66/IP68</b> (bis 5 bar) und <b>Typ 4X</b> (UL 50E).<br> <b>Flammhemmend UL94-V2</b>.<br> Zertifikate: <b>VDE (EN 62444), UL (UL 514B), CSA C22.2, DNV GL</b>.<br> Mit <b>inneren Sicherheitshaken</b> für Vibrationsschutz.<br> Mit <b>integrierten Dichtungsringen</b> an der Basis für bessere Dichtigkeit.<br><br> Beide Serien entsprechen der Norm <b>IEC/EN 62444</b> und garantieren eine robuste, langlebige und sichere Lösung für elektrische, mechanische und Außenanwendungen.   Die PRPRF flexible Kabelverschraubungen, hergestellt nach <b>DIN EN 62444/50262</b>, ermöglichen die freie Bewegung des Kabels auch im Dauerbetrieb und bieten hervorragenden Schutz auch bei auftretenden Vibrationen. Das Gehäuse ist aus <b>PA6</b> (Nylon6) hergestellt und die Innendichtung ist aus <b>CR</b> (Gummi – Chloropren). Entspricht der Schutzart IP66 und IP698 (bis 5 bar), Typ 4X (UL 50E). Für eine optimale Abdichtung empfehlen wir die Verwendung der Sicherungsmutter (Familien <a href=' https://www.iscsl.de/sechskant-feststellmutter-mit-flansch/prtu/ ' target='_blank'><b>PRTU</b></a>, <a href=' https://www.iscsl.de/sechskant-feststellmutter/prtum/ ' target='_blank'><b>PRTUM</b></a>, <a href=' https://www.iscsl.de/sechskant-feststellmutter/prtue/ ' target='_blank'><b>PRTUE</b></a>) und des Flachprofil-O-Rings (<a href=' https://www.iscsl.de/o-ring-fur-metrische-und-pg-gewinde/prp/ ' target='_blank'><b>PRP</b></a>) die separat erhältlich sind.<br> Alle drei Farben sind UV-beständig (F1 gemäß UL 746C). Im Rahmen einer Sonderanfertigung können wir die Farben RAL3020 (rot), RAL9003 (weiß) und RAL5015 (blau) sowie Ersatzdichtungen für mehradrige oder Flachkabel liefern. <br><br>Normen und Zertifizierungen: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 und 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444). <i>Einige Vorschriften decken möglicherweise nicht alle Größen ab. Bitte erkundigen Sie sich bei unserer Vertriebsabteilung.   Dieser O-Ring ist ideal um eine gute und wasserdichte Abdichtung in unserer Kabeldrüse PRPRE und unseren Steckern PRTH und PRT zu gewährleisten. Er kann in einem Großteil aller industriellen Anwendungen mit Wasser, Öl, Benzin und den meisten Chemikalien eingesetzt werden. Unserer O-Ring ist für metrisches Gewinde und PG-Gewinde erhältlich.   Unsere Sechskant-Feststellmutter mit Flansch wurde entworfen um auf eine Vielzahl von Gewindegrößen zu passen und eine große Bandbreite an Anwendungen ausführen zu können. Sie kann zusammen mit Kabeldurchführungen eingesetzt werden. Nylonmuttern sind haltbar, nicht leitend und rostbeständig.   Unsere Sechskant-Feststellmutter aus <b>Messing</b> wurde entworfen um auf eine Vielzahl von Gewindegrößen zu passen und eine große Bandbreite an Anwendungen ausführen zu können. Sie kann zusammen mit Kabeldurchführungen eingesetzt werden.
